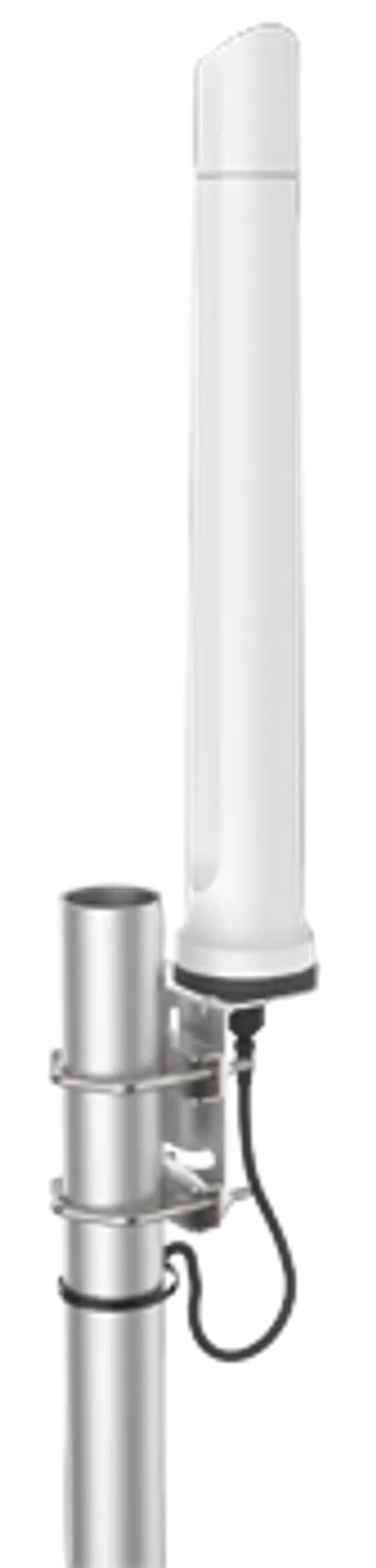

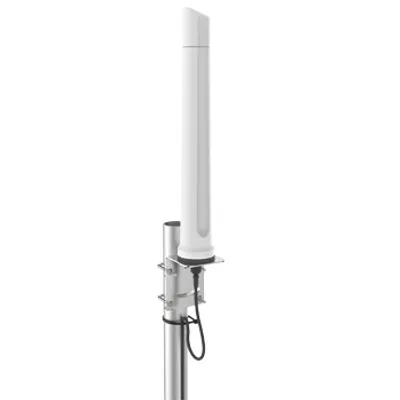

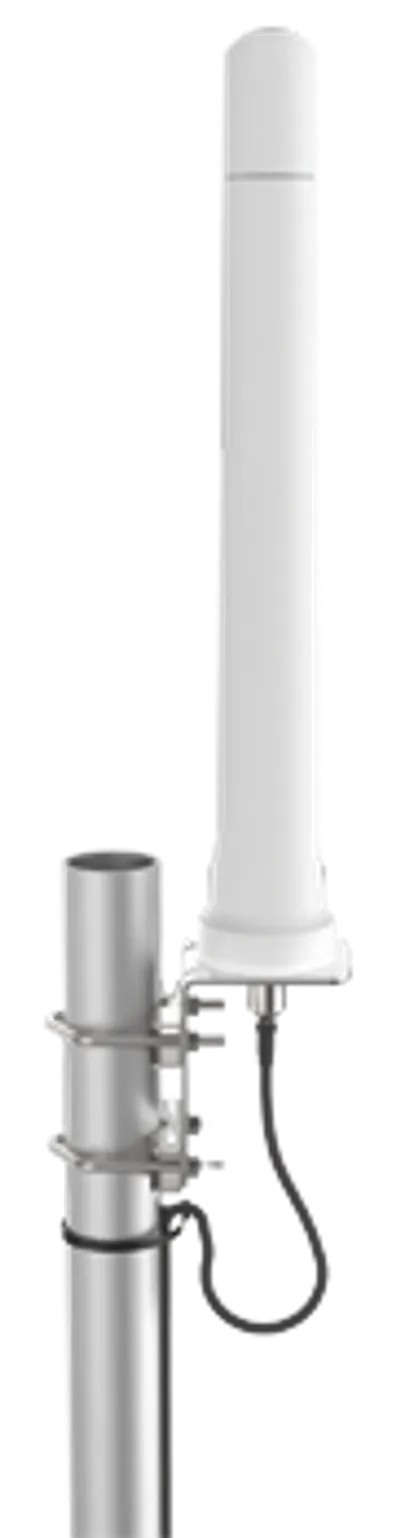

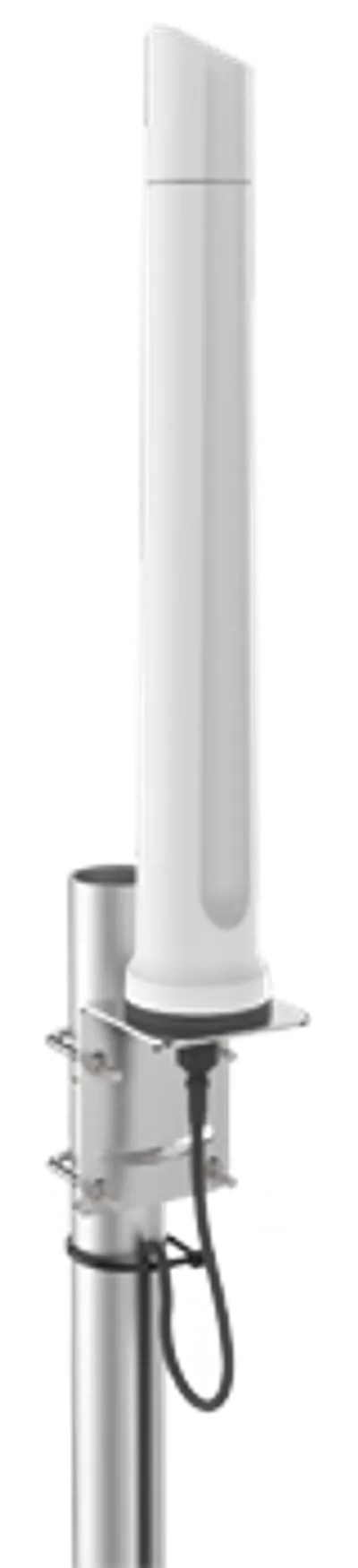

Poynting · Antennen · Wi-Fi/5G · Marine · A-OMNI-0296-V2 · weiß · N-Type (F) · 2,4 GHz/5GHz 10dBi 1x1 Omni-Directional Antenna

Wichtige Merkmale im Überblick

• Dualband-WLAN-Abdeckung über 2,4 GHz und 5,0–7,2 GHz
• Rundstrahlend mit mittlerem Gewinn bis zu 10 dBi
• Vandalismus- und wassergeschütztes Gehäuse mit Schutzart IP 65
• Hochschlagfester ABS-Radom in strahlend Weiß
• Im Lieferumfang enthaltene Mast- und Wandhalterung

Leistung & Frequenzbänder

Die Antenne arbeitet in drei Frequenzbändern: 2400–2500 MHz, 3300–4200 MHz und 4900–7200 MHz. Der maximale Gewinn beträgt 7 dBi im Band 2400–2500 MHz, 8 dBi im Band 3300–4200 MHz und 10 dBi im Band 4900–7200 MHz, was einen Spitzengewinn von 10 dBi ergibt. Es wird durchgehend eine lineare vertikale Polarisation verwendet, mit einem VSWR unter 2:1 und einer Belastbarkeit von 10 W.

Die Antenne ist als SISO-Konfiguration mit einem Anschluss und einer nominalen Eingangsimpedanz von 50 Ohm ausgelegt. In das Design ist ein DC-Kurzschluss integriert.

Design & Langlebigkeit

Das Gehäuse verfügt über die Schutzart IP 65 und ist damit vandalismus- und wassergeschützt. Der Radom besteht aus halogenfreiem ABS-Kunststoff in strahlend Weiß (Pantone P 179-1C) und bietet eine hohe Schlagfestigkeit nach IK 08. Das Gehäuse erfüllt die Brandschutzklasse UL 94-HB und hält Salznebelbedingungen gemäß MIL-STD 810G und ASTM B117 stand.

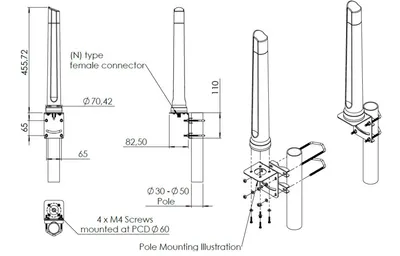

Der Betriebstemperaturbereich liegt zwischen -40°C und +80°C, mit einer relativen Luftfeuchtigkeitstoleranz von bis zu 98 %. Die Antenne hält Windgeschwindigkeiten von bis zu 190 km/h stand. Mit einem Gewicht von 0,75 kg und einer Höhe von 485 mm bei einem Durchmesser von 71 mm (ohne Halterung) ist die Antenne leicht und eignet sich für anspruchsvolle Umgebungen.

Montage & Installation

Im Lieferumfang der Antenne ist eine Mast- und Wandhalterung enthalten. Ein N-Type-Buchsenanschluss an der Basis ermöglicht den Anschluss eines Kabels der gewünschten Art und Länge. Die Verpackungsmaße betragen 510 mm x 95 mm x 95 mm bei einem Verpackungsgewicht von 0,91 kg.

Konformität & Zertifizierungen

Die Antenne entspricht der RoHS-Richtlinie 2011/65/EU und trägt die CE-Kennzeichnung. Die Fertigungsqualität unterliegt der Norm ISO 9001:2015. Zu den Umwelt- und Haltbarkeitszertifizierungen gehören MIL-STD 810G für Salznebel, ASTM B117 sowie UL 94-HB für die Entflammbarkeit des Gehäuses.
