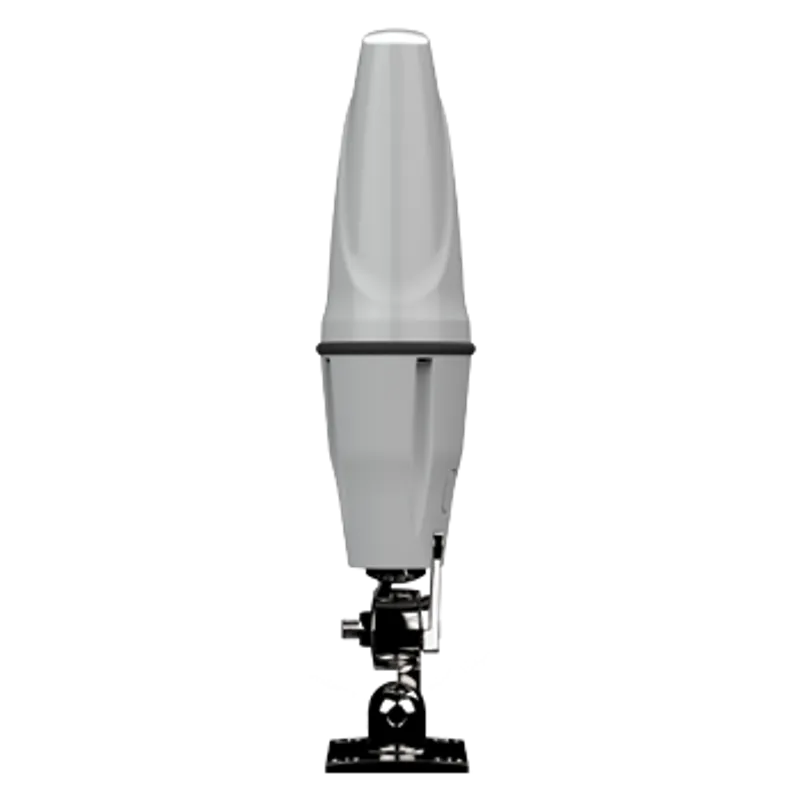

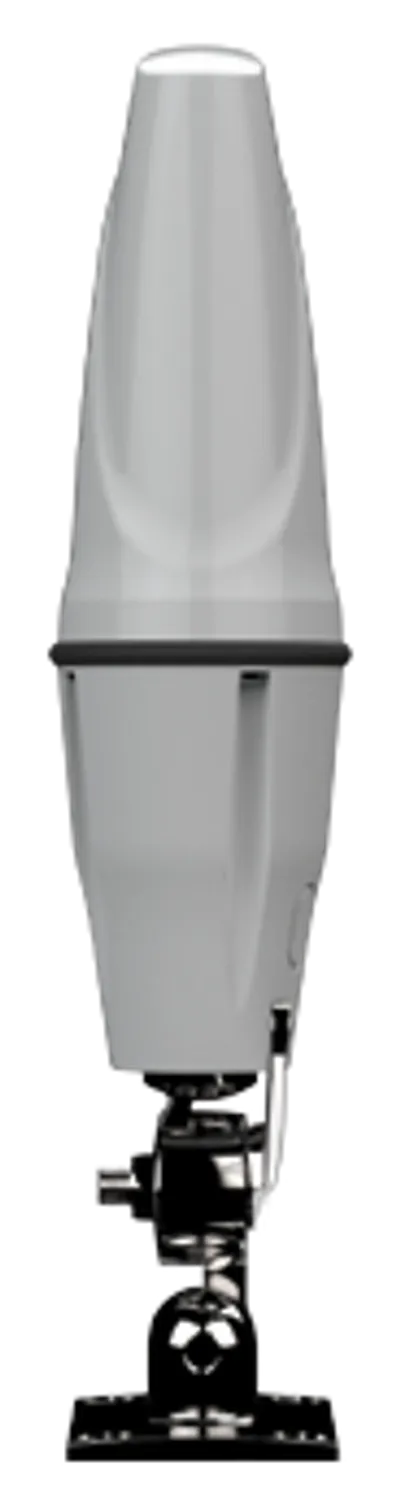

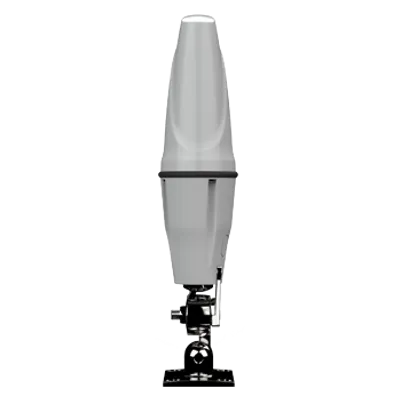

Poynting · Antennen · 5G/LTE · Marine · A-OMNI-0404-V1-01 · weiß · N-Type (F) · 2 dbi Rundstrahl OMNI-404 LTE/WiFi N-Type

Hauptmerkmale

• Ultrabreite Abdeckung von 698 bis 3800 MHz, kompatibel mit allen LTE- und 5G-Netzen bis 3800 MHz
• Maritime Konstruktion mit UV-stabilem ASA-Radom sowie Salz- und Witterungsbeständigkeit
• Einfache Montage auf Standard-Marinehalterung 1 Zoll (14 TPI) mit integrierter Kabeldurchführung
• Patentiertes Speisenetzwerk mit mehreren Dipolen für überlegene Richtcharakteristik
• IP68-Schutz gegen Staub und Wasser sowie Schlagfestigkeit IK 10
• Ausgewogener Gewinn für verbesserte LTE-Leistung durch Carrier-Aggregation (CA)

Konstruktion und Leistung

Die OMNI-404 ist eine omnidirektionale Antenne mit mittlerem Gewinn, die alle gängigen LTE-Frequenzen von 698 bis 3800 MHz abdeckt und über das gesamte Band einen gleichmäßigen Gewinn bietet. Dieser ausgewogene Gewinn verbessert die LTE-Leistung, insbesondere bei Carrier-Aggregation (CA), und die Antenne eignet sich für alle 5G-Netze bis 3800 MHz. Poynting erreicht diese präzise Richtcharakteristik durch eine innovative Konstruktion mit mehreren Dipolen und einem einzigartigen, patentierten Speisenetzwerk.

Der maximale Gewinn beträgt 2 dBi im Bereich 1710–2700 MHz, 1,5 dBi bei 3400–3800 MHz und -4 dBi bei 698–960 MHz. Die Polarisation ist vertikal linear, und das Stehwellenverhältnis (VSWR) liegt bei ≤ 2,5:1. Die Antenne verarbeitet eine Eingangsleistung von 10 W bei einer Nennimpedanz von 50 Ohm.

Beständigkeit in maritimen Umgebungen

Das Radom besteht aus UV-stabilem ASA-Kunststoff in Marinequalität, in strahlendweißer Farbe (Pantone P 179-1 C), speziell für anspruchsvolle maritime Bedingungen ausgelegt. Die Antenne ist nach IP68 gegen Wasser und Staub geschützt und widersteht Salznebel gemäß den Normen MIL-STD 810F und ASTM B117. Ihre Schlagfestigkeit ist mit IK 10 klassifiziert, und die Entflammbarkeitsklasse des Gehäuses entspricht UL 94-HB.

Die Antenne hält Windgeschwindigkeiten von bis zu 190 km/h stand und funktioniert in einem Temperaturbereich von -40 °C bis +80 °C bei einer relativen Luftfeuchtigkeit von bis zu 98 %. Diese Eigenschaften machen sie zu einer zuverlässigen Komponente für den Innen- und Außenbereich in exponierten Küstenumgebungen.

Installation und Montage

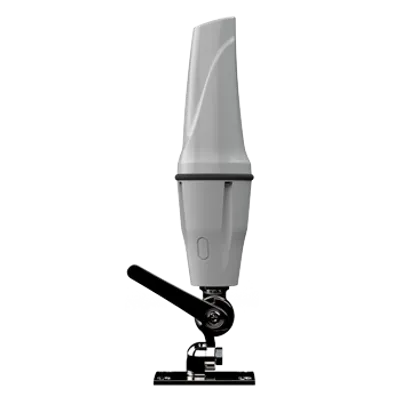

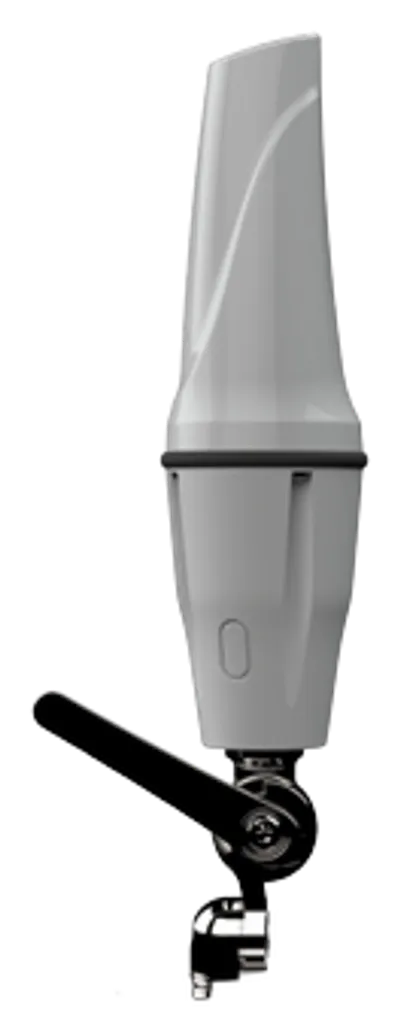

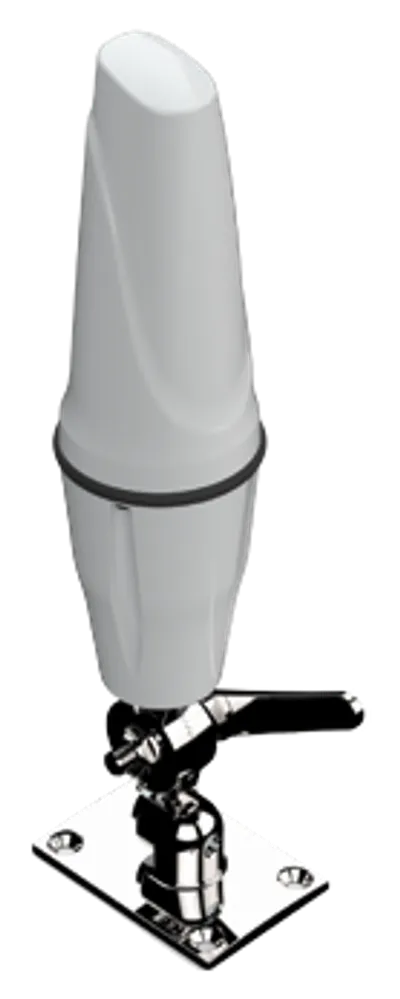

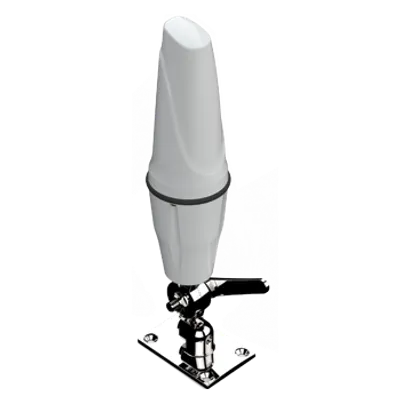

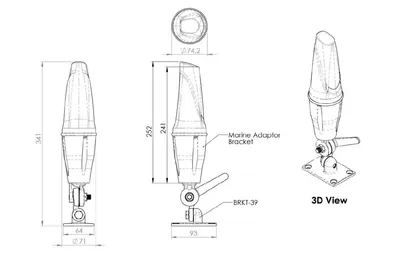

Die OMNI-404 wird direkt auf eine Standard-Marinehalterung mit 1 Zoll (14 TPI) montiert, was die Installation auf den meisten gängigen Marinebefestigungen vereinfacht. Im Lieferumfang ist der Adapterhalter BRKT-40 enthalten, der eine Kabeldurchführung durch die Montage ermöglicht. Die Antenne hat kompakte Abmessungen von 252 mm Höhe bei einem Durchmesser von 75 mm und wiegt 0,35 kg.

Optional sind Halterungen aus seewasserbeständigem Edelstahl erhältlich, darunter die Modelle BRKT-37, BRKT-38 und BRKT-39, um die Installation an verschiedene Schiffskonfigurationen und küstennahe Strukturen anzupassen. Der N-Type (F)-Steckverbinder gewährleistet eine robuste Koaxialverbindung für den Außeneinsatz.

Einsatzbereiche

Die OMNI-404 ist für maritime und küstennahe Anwendungen konzipiert, darunter Yachten, Boote und Fähren. Sie eignet sich auch zur Verbesserung des LTE-Empfangs in Gebieten mit schwachem Signal, zur zuverlässigen Datenübertragung sowie für IoT- und M2M-Anwendungen im Frequenzbereich 2,4–2,5 GHz. Die Antenne unterstützt zellulare Technologien wie 2G, 3G, 4G/LTE und 5G, einschließlich des 5G-RedCap-Standards, sowie Wi-Fi 3 (802.11g).

Die SISO-Konfiguration mit einem einzigen LTE-Port deckt zahlreiche 5G- und LTE-Bänder ab, darunter CBRS-Bänder, was flexible Einsätze bei verschiedenen Netzbetreibern und in unterschiedlichen Regionen ermöglicht.

Konformität und Zertifizierungen

Die Antenne entspricht der RoHS-Richtlinie 2011/65/EU und wird in einem nach ISO 9001:2015 zertifizierten Qualitätsmanagementsystem gefertigt. Sie trägt das CE-Kennzeichen und verfügt über eine Garantie von 24 Monaten. Der Gleichstromkurzschluss bietet einen Erdungspfad und schützt so zusätzlich vor elektrostatischen Entladungen in exponierten Installationen.
