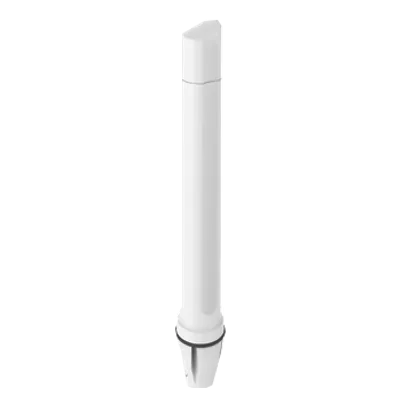

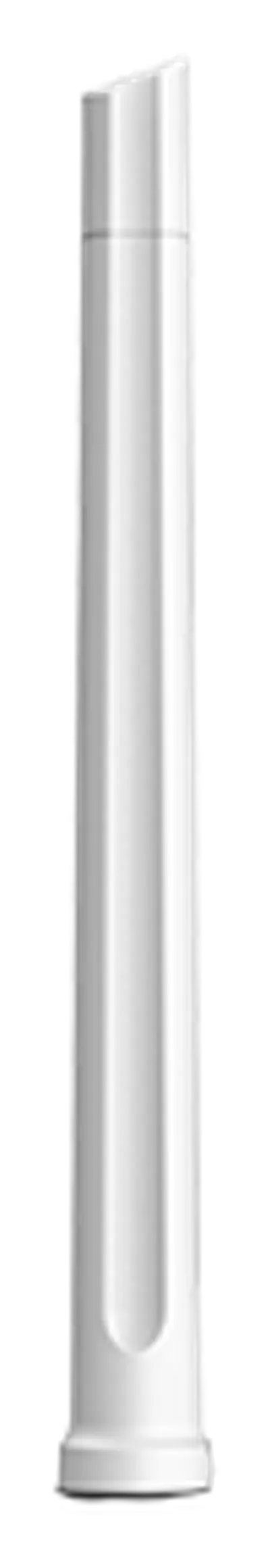

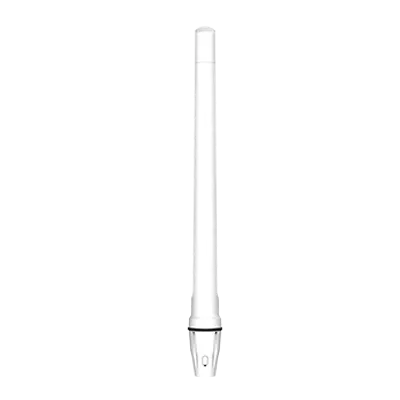

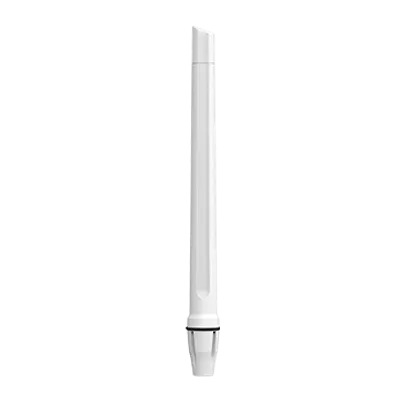

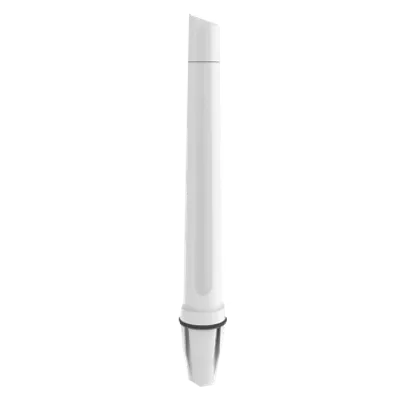

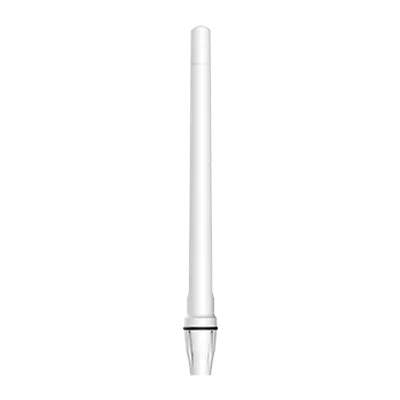

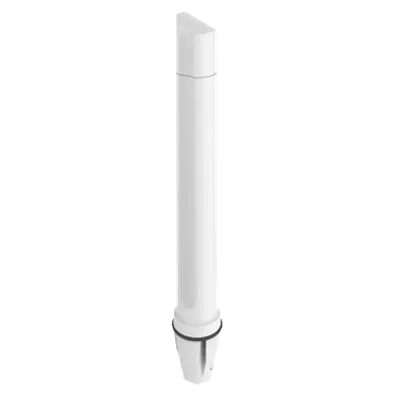

Poynting · Antennen · Wi-Fi/5G · Marine · A-OMNI-0494-V1-01 · weiß · 2m SMA (m) · 2,4 GHz/5GHz 9,8dBi 4x4 Omni-Directional Marine Antenna

Vorteile auf einen Blick

• Drei Frequenzbänder: Abdeckung von 2400–2500 MHz, 3300–4200 MHz und 4900–7200 MHz

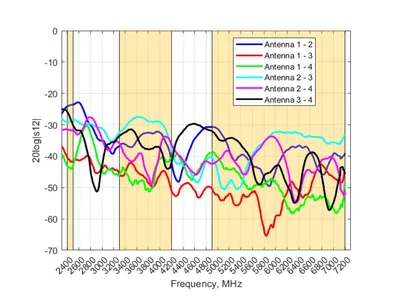

• 4x4 MIMO: Kreuzpolarisation aus vertikaler und horizontaler Polarisation für verbesserte Performance
• IP68: Schutz gegen Staub und Wassereintritt für raue Bedingungen auf See
• Salzwasserbeständig: UV-stabile Marine-ASA-Radom für den Einsatz in korrosiven Umgebungen
• Sturmsicher: Windüberlebensrate bis 160 km/h

Leistung und Abdeckung

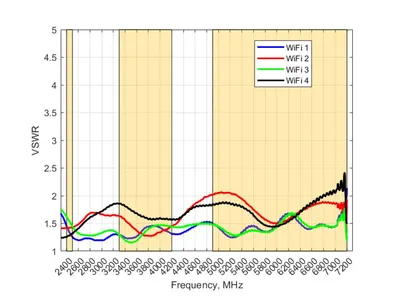

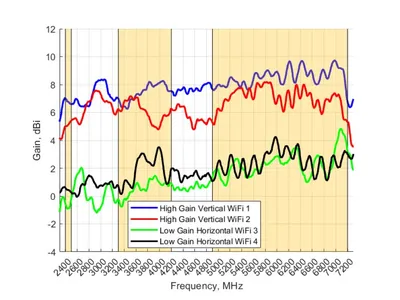

Die Antenne deckt drei Frequenzbänder ab: 2400–2500 MHz, 3300–4200 MHz und 4900–7200 MHz. Die vertikal polarisierten Antennen erreichen eine Spitzenverstärkung von 9,8 dBi, die horizontal polarisierten Antennen von 4,5 dBi. Die Kreuzpolarisation aus vertikaler und horizontaler Polarisation verbessert die Performance in Kombination mit der 4x4-MIMO-Fähigkeit. Die VSWR liegt bei weniger als 2:1 über 90 % der Bänder, und die maximale Einspeiseleistung beträgt 10 W bei einer nominalen Eingangsimpedanz von 50 Ohm.

Robustheit und Umgebungsbedingungen

Die Antenne ist mit der Schutzart IP68 gegen Staub und Wassereintritt abgesichert und hält Salzsprühbelastungen nach MIL-STD 810G/ASTM B117 stand. Das Gehäuse besteht aus UV-stabilem Marine-ASA und ist in der Farbe Brilliant White (Pantone P 179-1C) ausgeführt. Die Schlagfestigkeit entspricht IK 08, die Flammbeständigkeit ist nach UL 94-HB klassifiziert. Der Einsatzbereich umfasst Temperaturen von -40 °C bis +80 °C bei einer relativen Luftfeuchtigkeit bis 98 %, und die Windüberlebensrate liegt bei bis zu 160 km/h.

Installation und Anschluss

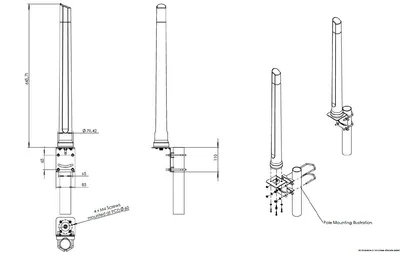

Die Antenne wird mit zwei 2 m langen Twin-HDF-195-Koaxialkabeln geliefert und besitzt SMA-Stecker (m). Als Montagetypen werden ein Standard-1''-14-TPI-Marine-Mount sowie eine Wand-/Polmontage unterstützt. Die Abmessungen betragen 750 mm × Ø 75 mm inklusive BRKT-40, das Gewicht liegt bei 1,462 kg. Ein DC-Kurzschluss ist vorhanden.
