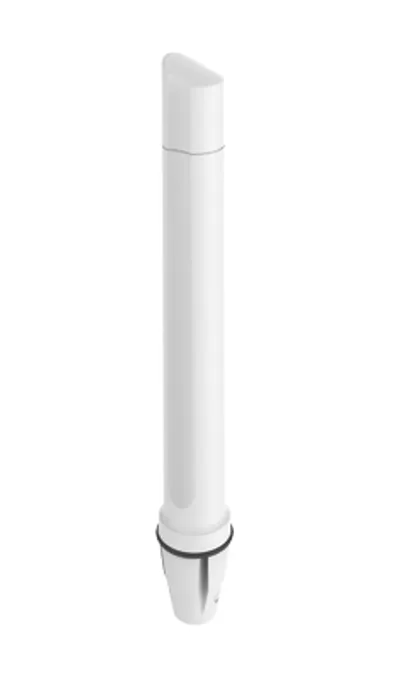

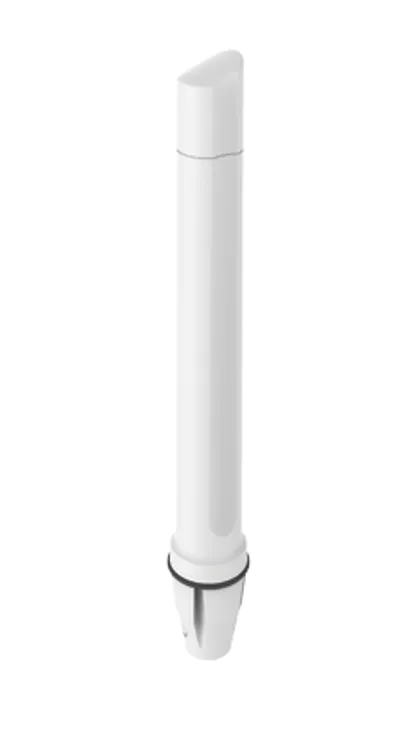

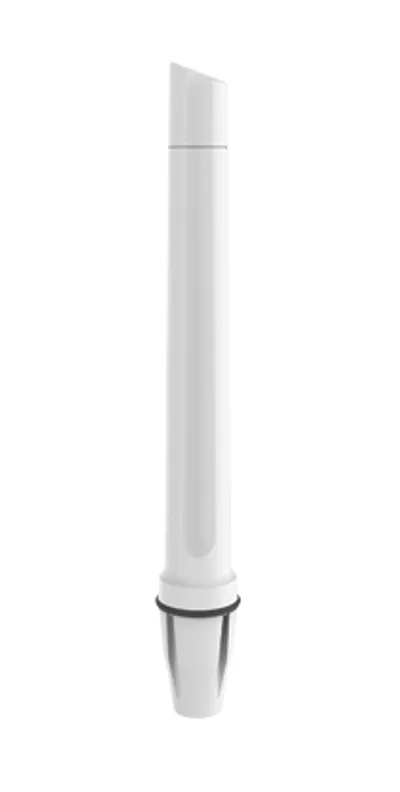

Poynting · Antennen · 5G/LTE · Marine · A-OMNI-0414-V1-01 · weiß · SMA-M · 2m Kabel

Highlights der Poynting 5G/LTE Marine weiß SMA-M 2m

• Ultrabreitband: Abdeckung von 617 bis 3800 MHz, inklusive Band 71 und 5G-Bänder bei 3,5 GHz
• 4x4 MIMO: Vier vertikal getrennte Strahlungselemente in einem einzigen Radom für verbesserte Leistung
• IP68-wasserdicht: Vollständiger Schutz gegen Staub und Wasser, sturmerprobt auf See
• Salz- und UV-beständig: UV-stabilisiertes ASA-Marineradom für hochkorrosive Umgebungen
• Marine-Montage inklusive: Adapter 1"-14 TPI (BRKT-40) und L-Winkel für Mastdurchmesser von 30–50 mm im Lieferumfang
• 24 Monate Garantie: Konform mit RoHS, ISO 9001:2015 und CE

Leistung und Abdeckung

Die Antenne deckt alle aktuellen LTE/5G-Bänder von 617 bis 3800 MHz mit ausgewogenem Gewinn über alle Frequenzen ab. Sie unterstützt Band 71 (617 bis 698 MHz) sowie die CBRS-Bänder von 3400 bis 3800 MHz und ist damit weltweit einsetzbar. Der maximale Gewinn beträgt 3,5 dBi im Bereich von 1710 bis 2700 MHz, während der VSWR auf 90 % der Bänder unter 2:1 bleibt. Das Vier-Port-Design ermöglicht echte omnidirektionale 4x4-MIMO-Fähigkeit, was den LTE/4G- und 5G-Empfang sowie die Zuverlässigkeit der Systemübertragung verbessert.

Robustheit und Umweltbeständigkeit

Das UV-stabilisierte ASA-Marineradom schützt die Antenne vor ultravioletter Strahlung und Salzkorrosion, wodurch sie für hochkorrosive maritime und küstennahe Umgebungen geeignet ist. Die Schutzart IP68 garantiert vollständige Dichtheit gegen Staub und Wasser, auch bei schweren Sturmbedingungen auf See. Die Antenne hält Windgeschwindigkeiten von bis zu 160 km/h und Betriebstemperaturen von -40 °C bis +80 °C stand. Der Schutz gegen Salznebel entspricht den Normen MIL-STD 810G/ASTM B117, und die Schlagfestigkeit ist nach IK 08 zertifiziert. Die relative Luftfeuchtigkeit im Betrieb kann bis zu 98 % betragen.

Installation und Montage

Die Antenne wird mit einem 1"-14-TPI-Marineadapter (BRKT-40) und einem L-Winkel für Masten mit einem Durchmesser von 30 bis 50 mm geliefert. Die Standardmontage erfolgt auf 1"-14-TPI-Marinehalterungen oder an Mast und Wand. Die Abmessungen der Antenne inklusive BRKT-40 betragen 750 mm in der Höhe bei einem Durchmesser von 75 mm und einem Gewicht von 0,86 kg. Das Koaxialkabel vom Typ 2 x Twin HDF 195 ist 2 m lang und endet mit einem SMA-Stecker (männlich). Die Antenne verfügt über einen Gleichstromkurzschluss und eine Nenneingangsimpedanz von 50 Ohm bei einer zulässigen Leistung von 10 W.
