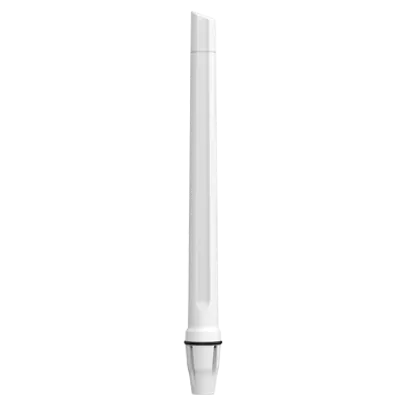

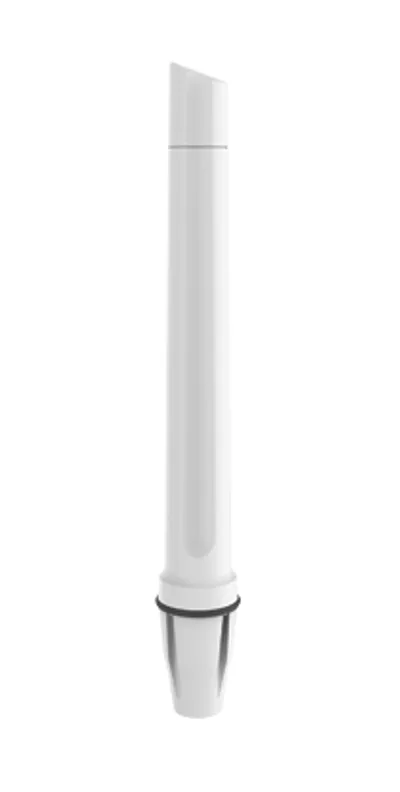

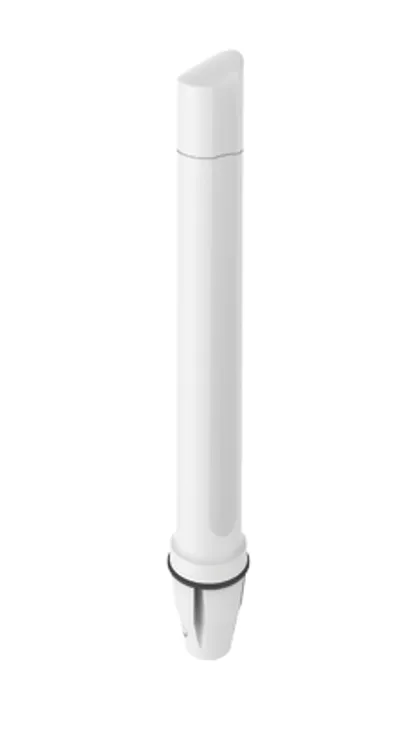

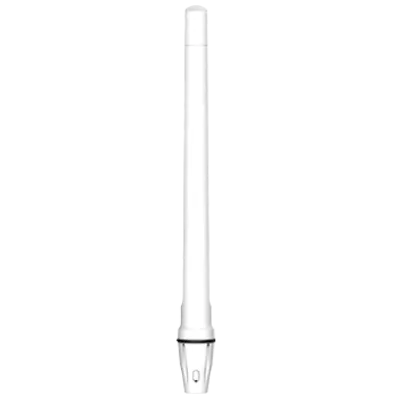

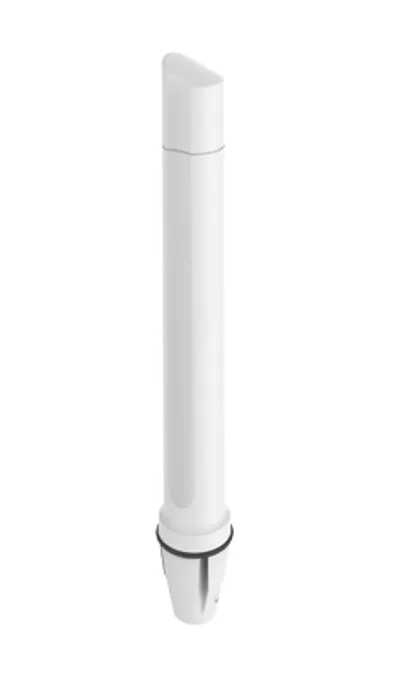

Poynting · Antennen · 5G/LTE · Marine · A-OMNI-0493-V1-01 · weiß · N-Type (F) · NEW

Highlights

• Ultrabreitbandabdeckung von 617 bis 3800 MHz, einschließlich LTE-Band 71 und 5G-Bändern im 3,5-GHz-Bereich
• Omnidirektionale Ausrichtung mit optimierter Strahlungskeule über den gesamten Frequenzbereich

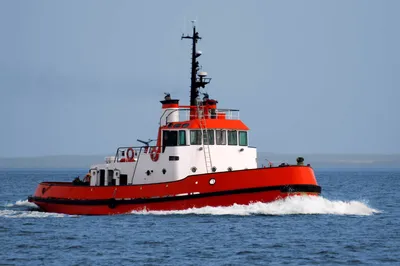

• Für maritime und küstennahe Einsatzbereiche konzipiert, mit UV- und Salzschutz für den Einsatz bei jedem Wetter
• Einfache Montage über den enthaltenen Standard-Marineadapter 1"-14 TPI
• Zukunftssicher durch Unterstützung kommender 5G-Frequenzen und Carrier-Aggregation

Leistung und Abdeckung

Die Poynting OMNI-493 deckt Mobilfunkfrequenzen von 617 bis 6000 MHz mit ausgewogenem Gewinn über alle Bänder ab. Sie erreicht 6 dBi im Bereich 617–960 MHz und 1427–1517 MHz, 9 dBi im Bereich 1710–2700 MHz und 8 dBi im Bereich 3400–3800 MHz. Diese Breitbandleistung ist ein Schlüsselfaktor für LTE- und 5G-Technologien, die auf Carrier-Aggregation setzen, um beste Empfangsqualität und Durchsatz über mehrere Bänder gleichzeitig zu gewährleisten. Die Antenne unterstützt 5G RedCap sowie 2G-, 3G-, 4G- und 5G-Mobilfunktechnologien mit erweiterter Kompatibilität, einschließlich der LTE-Bänder B1 bis B106 und der 5G-Bänder n1 bis n256.

Design und Robustheit

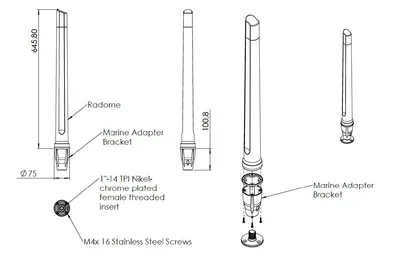

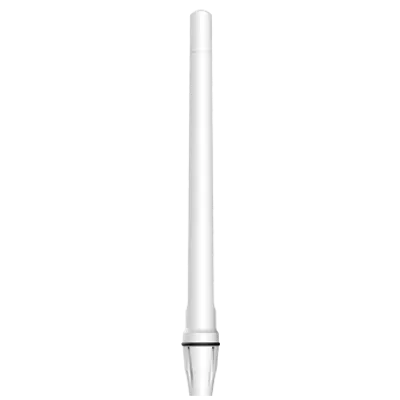

Das Antennengehäuse besteht aus UV-beständigem ASA-Kunststoff in maritimer Ausführung, in der Farbe brillantweiß Pantone P 179-1C, mit einer Höhe von 646 mm und einem Durchmesser von 75 mm. Die Antenne ist nach IP68 gegen Eindringen von Wasser zertifiziert und hält Salznebel gemäß den Normen MIL-STD 810G und ASTM B117 stand. Sie widersteht Windgeschwindigkeiten bis zu 160 km/h und einer relativen Luftfeuchtigkeit von bis zu 98 % im Betrieb. Die Schlagfestigkeit ist mit IK 08 bewertet, und die Entflammbarkeitsklasse des Gehäuses entspricht UL 94-HB.

Montage und Anschlüsse

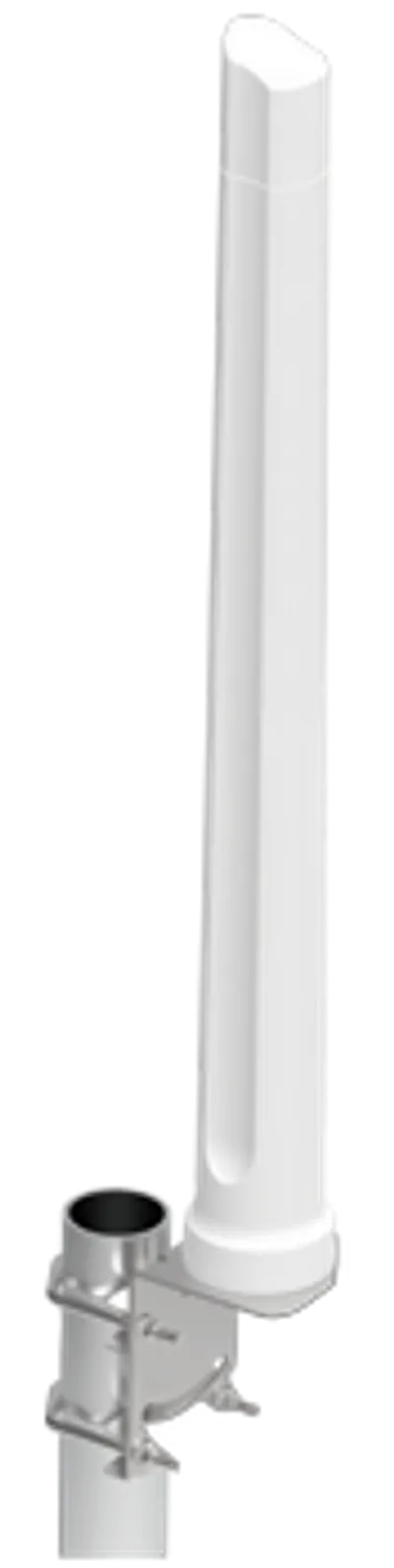

Die Poynting OMNI-493 ist mit einem N-Type-Buchsenanschluss ausgestattet und bietet einen einzelnen LTE-Port. Sie wird über den enthaltenen Standard-Marineadapter 1"-14 TPI montiert, mit Optionen für Wand- oder Mastmontage. Optional sind Halterungen aus Edelstahl 316 unter den Artikelnummern BRKT-37, BRKT-38 und BRKT-39 erhältlich. Die Eingangsimpedanz beträgt 50 Ohm, die Polarisation ist vertikal linear, und der VSWR-Wert liegt bei unter 2,5:1 auf 90 % der Bänder. Die zulässige Leistung beträgt 10 W.

Einsatzbedingungen

Die Poynting OMNI-493 arbeitet in einem Temperaturbereich von -40°C bis +80°C und eignet sich sowohl für den Außen- als auch für den Inneneinsatz. Die Lagerbedingungen erlauben Temperaturen von -40°C bis +70°C und eine Luftfeuchtigkeit von 5 % bis 95 % ohne Kondensation. Sie ist kompatibel mit den WLAN-Standards Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac) und Wi-Fi 6 (802.11ax). Die Antenne entspricht den Richtlinien RoHS 2011/65/EU sowie den Normen ISO 9001:2015 und CE und verfügt über eine Garantie von 24 Monaten.
