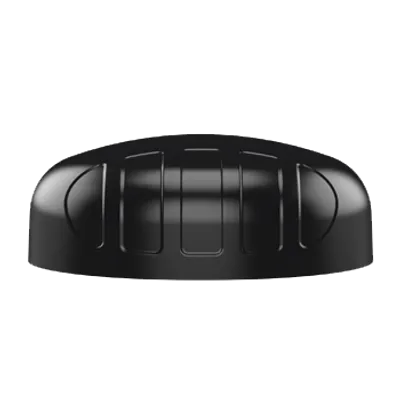

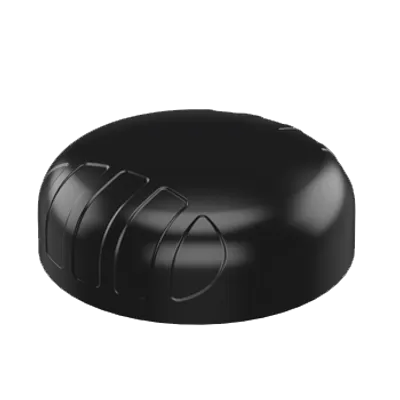

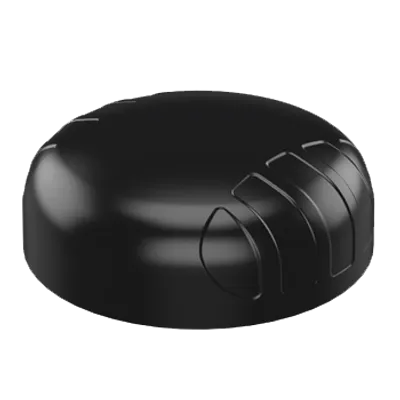

Poynting · Antennen · 5G/LTE · KFZ · A-PUCK-0005-V2-01 · schwarz · SMA (M) & RPSMA Adapter · KFZ/GPS/WIFI 6dbi Antenna 2x LTE/1x DB WIFI 1x GPS 2m SMA

Wichtigste Vorteile auf einen Blick

• 5-in-1-System: 2X2 MIMO LTE, 2X2 MIMO Dualband-WLAN und aktives GPS/GLONASS in einem Gehäuse
• Breitband: deckt 617–4200 MHz ab, einschließlich des 3,5-GHz-CBRS-Bands
• Robust: Schutzklasse IP69K, vandalismussicher und wasserdicht
• Kompakt: nur 100 mm im Durchmesser und 36 mm in der Höhe
• Omnidirektional: 360-Grad-Strahlungsdiagramm für gleichmäßige Abdeckung
• Temperaturbeständig: betriebsbereit von -40°C bis +80°C

Leistung & Frequenzabdeckung

Die beiden Mobilfunk-MIMO-Antennen unterstützen 2G, 3G, 4G und 5G und decken den Frequenzbereich von 617 bis 4200 MHz ab. Dieser Bereich umfasst die am häufigsten genutzten internationalen LTE-Bänder sowie das 3,5-GHz-CBRS-Band. Die Antenne bietet einen LTE-Gewinn von 6 dBi und ist so konzipiert, dass beide LTE-Ports mit dem Router verbunden werden können, um eine optimale Leistung zu gewährleisten.

Trotz ihrer geringen Größe bietet die Antenne eine hervorragende Leistung, insbesondere in den höheren Frequenzbändern, die für den LTE-Durchsatz und die Verbindungsstabilität entscheidend sind. Die Strahlungsdiagramme aller Strahlungselemente sorgen für eine ausgezeichnete Balance zwischen omnidirektionaler Abdeckung, Musterdiversität und starker Strahlungscharakteristik in der gewünschten Elevation.

WLAN & GPS

Die Antenne verfügt über zwei separate Dualband-WLAN-Antennen, die gleichzeitig die 2,4-GHz- und 5-GHz-Bänder abdecken. Sie unterstützen die Standards 802.11n und 802.11ac/ax mit 2X2 MIMO und erreichen einen Gewinn von 7,5 dBi im Frequenzbereich von 2400 bis 7200 MHz.

Die fünfte Antenne ist ein leistungsstarkes aktives GPS/GLONASS-System mit einem Gewinn von 21 dBi, das auch bei Temperaturen bis -40°C zuverlässig funktioniert.

Design & Installation

Das Antennengehäuse ist UV-beständig und feuerfest. Die Leistung bleibt mit oder ohne Grundplatte konstant. Die Antenne bietet verschiedene Montagemöglichkeiten, darunter Stiftmontage, Magnetmontage, Klebebandmontage und Halterungsmontage.

Mit der Schutzklasse IP69K ist die Antenne wasserdicht und vandalismussicher. Ihre kompakten Abmessungen von 100 mm im Durchmesser und 36 mm in der Höhe ermöglichen eine unauffällige Installation an Fahrzeugen.

Anwendungen

Die Antenne eignet sich ideal für den Einsatz in IoT/M2M-Anwendungen, intelligenten Zählern, Smart Utilities, Transport, Schifffahrt und Landwirtschaft. Typische Anwendungsfälle sind intelligente Strom-, Gas- und Wasserzähler, Gebäudeautomation, digitale Beschilderung, Lager- und Logistiksysteme sowie industrielle Fabrikautomation.

Im Transportsektor wird die Antenne auf Bussen, Nutzfahrzeugen und in Anwendungen der öffentlichen Sicherheit eingesetzt. Weitere Einsatzgebiete sind Bergbaufahrzeuge und -maschinen, landwirtschaftliche Geräte sowie kleine Boote und Yachten in Küsten- oder Binnengewässern.
