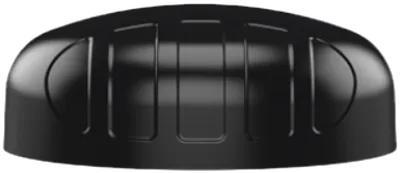

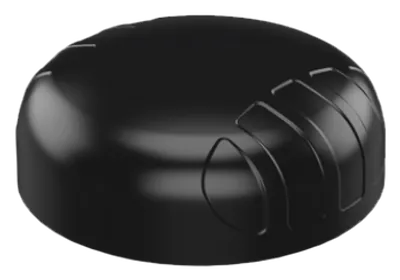

Poynting · Antennen · KFZ · A-PUCK-0007-V1-01 · schwarz · SMA (M) & RPSMA Adapter

Highlights auf einen Blick

• 4-in-1-Architektur: zwei Mobilfunk-MIMO-Anschlüsse und zwei Dualband-Wi-Fi-MIMO-Anschlüsse in einem Gehäuse
• 5G-ready: deckt 2G/3G/4G/LTE-Bänder von 698 MHz bis 3800 MHz ab, einschließlich des CBRS-Bands
• Ground-plane-unabhängig: funktioniert ohne separate Massefläche und vereinfacht so die Montage auf nicht-metallischen Oberflächen
• IP68 und vandalismussicher: staub- und wasserdicht, mit Stoßfestigkeit nach IK 10
• Vielseitige Montage: Standardmäßig sind Spigot-, Mast-, Wand-, Flächen- und Magnetmontage enthalten
• Kompakte Bauweise: ca. 100 mm Durchmesser und 36 mm Höhe für unauffällige Installationen

Leistung & Frequenzabdeckung

Die beiden Mobilfunk-MIMO-Antennen decken die Bereiche 698–960 MHz, 1710–2700 MHz und 3200–3800 MHz ab und umfassen damit die gängigsten internationalen LTE-Bänder sowie das CBRS-Band. Der maximale Gewinn an den Anschlüssen 1 und 2 erreicht 6 dBi im Bereich von 1710–2700 MHz und 3200–3800 MHz, während das untere Band von 698–960 MHz einen maximalen Gewinn von -1 dBi aufweist. Die Antenne ist als 5G-ready gekennzeichnet und unterstützt 2G-, 3G-, 4G- und LTE-Technologien über diese breitbandigen Mobilfunkanschlüsse.

Die beiden Wi-Fi-MIMO-Antennen arbeiten gleichzeitig in den Bändern 2,4–2,5 GHz und 5,0–6,0 GHz und unterstützen 802.11n sowie 802.11ac/ax mit 2x2 MIMO. Der maximale Gewinn an den Anschlüssen 3 und 4 beträgt 5 dBi bei 2400–2500 MHz und 7,5 dBi bei 5000–6000 MHz. Das VSWR wird mit ≤2,5:1 über 85 % des Bandes für die Mobilfunkanschlüsse und ≤2,5:1 über 95 % des Bandes für die Wi-Fi-Anschlüsse angegeben. Die Abstrahlcharakteristik aller Strahlungselemente ist so ausgelegt, dass sie Omnidirektionalität, Musterdiversität und eine gute Abstrahlung in der gewünschten Elevation ausbalanciert, was den LTE-Durchsatz und die Verbindungsstabilität insbesondere bei höheren Frequenzen unterstützt.

Design & Umweltbeständigkeit

Das Gehäuse verfügt über die Schutzart IP68 und ist damit wasser- und staubdicht für den Einsatz im Innen- und Außenbereich. Die Stoßfestigkeit entspricht IK 10, und das Radom-Material besteht aus PC+ABS, halogenfrei, mit einer UL 94-HB-Brandschutzklasse. Das Gehäuse ist feuerbeständig und UV-stabil, sodass eine langfristige Sonneneinstrahlung das Material nicht beeinträchtigt. Salznebeltests erfolgen nach MIL-STD 810F/ASTM B117, was die Antenne für maritime Umgebungen geeignet macht.

Der Betriebstemperaturbereich liegt zwischen -40°C und +80°C, bei einer relativen Luftfeuchtigkeit von bis zu 98 %. Die Lagerbedingungen entsprechen dem gleichen Temperaturbereich, mit einer Lagerfeuchtigkeit von 5 % bis 95 % ohne Kondensation. Die Windbeständigkeit beträgt bis zu 220 km/h. Die Antenne misst Ø99,3 mm x 36 mm und wiegt 0,476 kg, während die Verpackungsmaße 150 mm x 150 mm x 120 mm bei einem Gewicht von 0,607 kg betragen.

Anschlüsse & Kabel

Jeder Antennenanschluss ist über ein 2 Meter langes Koaxialkabel des Typs RTK-031 mit SMA-Steckern (männlich) verbunden. Die Produktbezeichnung verweist zudem auf einen RPSMA-Adapter, der die Kompatibilität mit Geräten ermöglicht, die Reverse-Polarity-SMA-Stecker erfordern. Der Kabelverlust beträgt 0,56 dB/m bei 900 MHz, 0,65 dB/m bei 1500 MHz, 0,72 dB/m bei 1800 MHz und 1,2 dB/m bei 3000 MHz. Die Eingangsimpedanz beträgt an allen Anschlüssen nominal 50 Ohm, und die maximale Sendeleistung liegt bei 10 W. Es besteht ein Gleichstromkurzschluss, und eine Erdungsverbindung ist vorhanden.

Montage & Installation

Die Antenne unterstützt verschiedene Montageoptionen, darunter einen Ø20-Gewindestutzen, Mast-, Wand-, Flächen- und Magnetmontage. Standardmäßig sind Spigot-, Magnet-, Klebe- und Halterungsmontage enthalten, sodass die Installation auf verschiedenen Fahrzeugen, Schiffen und festen Standorten möglich ist. Da die Antenne ground-plane-unabhängig ist, kann sie auf nicht-metallischen Oberflächen ohne zusätzliche Massefläche montiert werden. Die Polarisation ist linear vertikal, und das omnidirektionale Abstrahlmuster ermöglicht flexible Ausrichtung bei der Installation.

Anwendungen & Einsatzbereiche

Der PUCK-7 ist für IoT/M2M, intelligente Zähler, Smart Utilities, Transport, Schifffahrt sowie Landwirtschaft und Farming konzipiert. Seine kompakte Größe und Multiband-Abdeckung machen ihn ideal für Fahrzeuge und Schiffe, bei denen der Platz begrenzt ist, aber mehrere Funktechnologien in einem einzigen Gehäuse vereint werden müssen. Beide LTE-Anschlüsse sollten mit dem Router oder Gerät verbunden werden, um die beste MIMO-Leistung zu gewährleisten. Die breitbandige Mobilfunkabdeckung umfasst internationale LTE-Bänder und unterstützt so Einsätze in verschiedenen Regionen oder bei unterschiedlichen Netzbetreibern.

Konformität & Garantie

Die Antenne ist CE-gekennzeichnet und entspricht der RoHS-Richtlinie 2011/65/EU. Die Fertigungsqualität ist nach ISO 9001:2015 zertifiziert. Poynting gewährt auf dieses Produkt eine Garantie von 24 Monaten.
