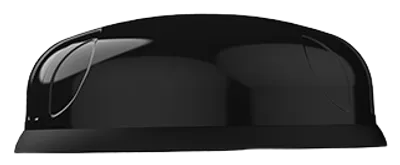

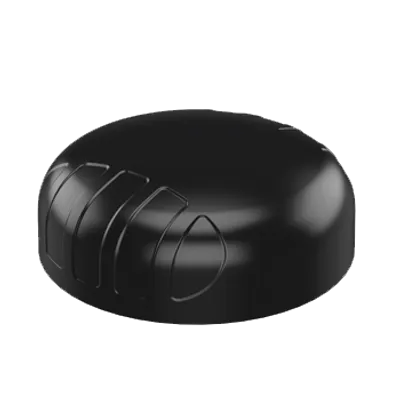

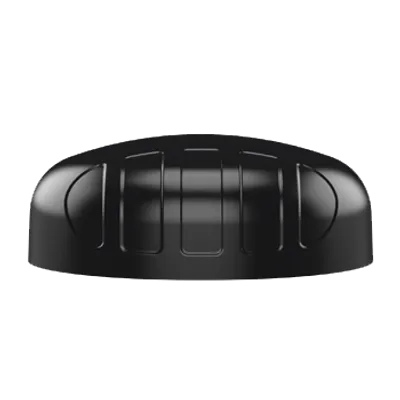

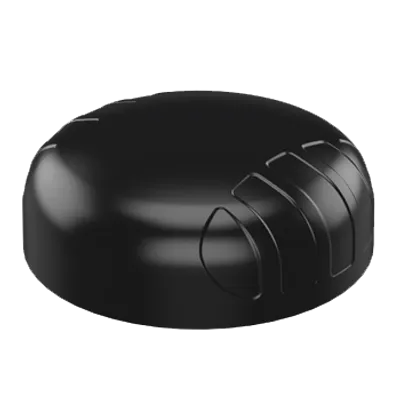

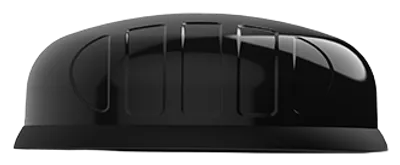

Poynting · Antennen · 5G/LTE · KFZ/Marine · A-PUCK-0001-V2-01 · schwarz · SMA (M) · 6dbi SISO LTE-Antenna 2m SMA-M Kabel "Schwarz" PUCK-1

Vorteile auf einen Blick

• Breitbandig: Abdeckung von 617 bis 4200 MHz inklusive 3,5-GHz-CBRS-Band
• Robust: IP69K-Schutzart gegen Wasser, Staub und Vandalismus
• Mehrgenerationenfähig: Unterstützung für 2G, 3G, 4G, LTE und 5G
• Kompakt: Flaches Profil mit 100 mm Durchmesser und 36 mm Höhe
• Widerstandsfähig: Feuerbeständiges und UV-stabiles Gehäuse
• Flexibel: Vielseitige Montageoptionen für einfache Installation

Leistung & Frequenzabdeckung

Die PUCK-1 ist eine SISO-Antenne, die das Frequenzband von 617 bis 4200 MHz abdeckt und damit die gängigsten internationalen LTE-Bänder einschließt. Sie unterstützt die Standards 2G, 3G, 4G, LTE und 5G und ist damit für aktuelle und zukünftige Mobilfunkanwendungen gerüstet. Der Frequenzbereich umfasst die Teilbänder 617–960 MHz, 1427–1517 MHz, 1710–2700 MHz und 3400–4200 MHz, wobei letzterer das 3,2-bis-3,8-GHz-CBRS-Band einschließt. Trotz ihrer geringen Abmessungen bietet die Antenne eine hervorragende Leistung insbesondere bei höheren Frequenzen, wo sie für LTE-Durchsatz und Verbindungsstabilität entscheidend ist. Die Strahlungsdiagramme aller abstrahlenden Elemente sorgen für eine ausgewogene Balance zwischen Rundstrahlverhalten, Musterdiversität und guten Strahlungseigenschaften in der gewünschten Elevation.

Design & Widerstandsfähigkeit

Das sorgfältig konstruierte Gehäuse bietet Schutz gegen Korrosion, Wasser und Staub gemäß IP69K. Die Antenne ist feuerbeständig nach UL 94-HB und das Gehäuse ist UV-stabil. Sie widerstand Windgeschwindigkeiten bis 220 km/h und arbeitet bei Umgebungstemperaturen von -40°C bis +80°C. Die Salzsprühnebelbeständigkeit ist nach MIL-STD 810F/ASTM B117 zertifiziert, und die Schlagfestigkeit entspricht IK 10. Das Radom besteht aus halogenfreiem PC+ABS und hat einen Durchmesser von 100 mm bei einer Höhe von 36 mm.

Montage & Installation

Die PUCK-1 bietet mehrere Montageoptionen für eine einfache Installation an unterschiedlichen Einsatzorten: Zapfengewinde-Montage, Magnetfuß-Montage, Klebeband-Montage und Halterungs-Montage. Ein 2 Meter langes Kabel vom Typ RTK-031 mit SMA-Male-Anschluss ist fest verbunden. Die Antenne funktioniert konsistent mit und ohne Grundplatte, was die Installationsflexibilität weiter erhöht.

Einsatzbereiche

Die Antenne richtet sich an die Märkte IoT/M2M, Smart Meter, Smart Utilities, Transport, Schifffahrt und Landwirtschaft. Zu den spezifischen Anwendungen zählen intelligente Strom-, Gas- und Wassermessung, Gebäudeautomation mit Klima- und Zugangskontrolle, industrielle Fabrikautomation und Robotik, Digital Signage sowie Lager- und Logistiksysteme. Im Transportsektor eignet sie sich für Busse, Nutzfahrzeuge und Maschinen im Bergbau. Im Marine-Bereich wird sie auf kleinen Booten und Yachten in Küstennähe oder auf Binnengewässern eingesetzt.
