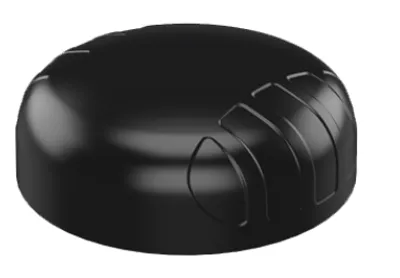

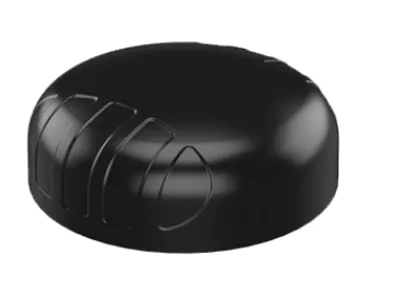

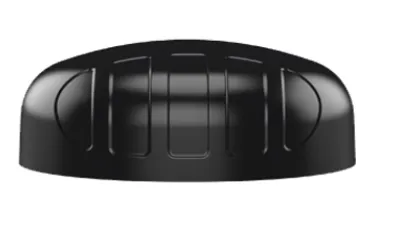

Poynting · Antennen · KFZ · A-PUCK-0007-V2-01 · schwarz · SMA (M) & RPSMA Adapter

Vorteile auf einen Blick

• Kompakte Bauform: 100 mm Durchmesser bei 36 mm Höhe mit unabhängiger Leistung mit und ohne Grundplatte
• Breitbandige Abdeckung: 2G/3G/4G/LTE/5G inklusive 3,5 GHz CBRS-Band sowie Dual-Band-Wi-Fi 2,4 GHz und 5 GHz
• Robuste Konstruktion: IP69K-Schutzart, feuerbeständiges und UV-stabiles Gehäuse für anspruchsvolle Umgebungen
• Vielseitige Montage: Zapfen-, Magnet-, Klebeband- und Halterungsmontage als Standardoptionen
• Omnidirektionale Strahlung: vier Rundstrahlelemente mit ausgewogenem Strahlungsdiagramm über alle Frequenzbänder

Leistung & Frequenzabdeckung

Das Antennensystem der PUCK-7 kombiniert zwei zellulare MIMO-Antennen für 2G/3G/4G/LTE/5G mit zwei separaten Dual-Band-Wi-Fi-Antennen in einem Gehäuse. Die zellularen Antennen decken den Bereich von 617 bis 4200 MHz ab und erfassen damit die gängigsten internationalen LTE-Bänder einschließlich des 3,5 GHz CBRS-Bandes. Die Wi-Fi-Antennen unterstützen die Standards 802.11n und 802.11ac/ax mit 2x2 MIMO und bieten gleichzeitig 2,4 GHz und 5 GHz an. Der LTE-Gewinn beträgt 6 dBi, der Wi-Fi-Gewinn 7,5 dBi.

Die Strahlungsdiagramme aller strahlenden Elemente bieten eine ausgewogene Balance zwischen Rundstrahlverhalten, Musterdiversität und guten Strahlungseigenschaften in der gewünschten Elevation. Trotz der geringen Baugröße erzielt die Antenne besonders in den höheren Frequenzbändern eine hervorragende Leistung, die für LTE-Durchsatz und Verbindungsstabilität entscheidend ist. Beide LTE-Ports sind mit dem Router oder Gerät zu verbinden, um die beste Leistung zu gewährleisten.

Design & Umgebungsbeständigkeit

Das Gehäuse der PUCK-7 ist mit der Schutzart IP69K gegen das Eindringen von Wasser und Staub abgesichert und als feuerbeständig ausgeführt. Das UV-stabile Gehäuse gewährleistet einen dauerhaften Einsatz unter Freilandbedingungen. Die Antenne erbringt ihre Leistung unabhängig von einer Grundplatte, das heißt gleichbleibend mit und ohne Grundplatte.

Die Betriebstemperatur reicht von -40 °C bis +80 °C, die Lagertemperatur deckt denselben Bereich ab. Die Windüberlebensdauer ist mit ≤220 km/h angegeben. Die Antenne widerstand Salzsprühnebel nach MIL-STD 810F/ASTM B117 und arbeitet bei einer relativen Luftfeuchtigkeit bis zu 98 %. Die Lagerluftfeuchtigkeit beträgt 5 % bis 95 % nicht kondensierend. Die Entflammbarkeitsklasse des Gehäuses entspricht UL 94.

Montage & Installation

Die PUCK-7 bietet mehrere Montageoptionen als Standard, die eine einfache Installation in unterschiedlichen Einsatzszenarien ermöglichen. Zur Verfügung stehen Zapfenmontage, magnetische Montage, Klebebandmontage und Halterungsmontage. Die Anschlüsse sind mit SMA (M) und RPSMA-Adapter ausgeführt, was die Kompatibilität mit gängigen Router- und Geräteanschlüssen sicherstellt.

Anwendungsbereiche

Die PUCK-7 ist für den Einsatz in den Märkten IoT/M2M, Smart Meter, Smart Utilities, Transport, Marine und Landwirtschaft konzipiert. Im Transportsektor eignet sie sich für Busse, Nutzfahrzeuge und öffentliche Sicherheit. Im Marinebereich deckt sie kleine Boote und Yachten in Küstennähe oder auf Binnengewässern ab. Weitere Anwendungsfelder sind intelligente Strom-, Gas- und Wassermessung, Gebäudeautomation mit Klima-, Zugangs- und Sicherheitssteuerung, Digital Signage, Lager- und Logistiksysteme sowie industrielle Fabrikautomation und Bergbaufahrzeuge.
