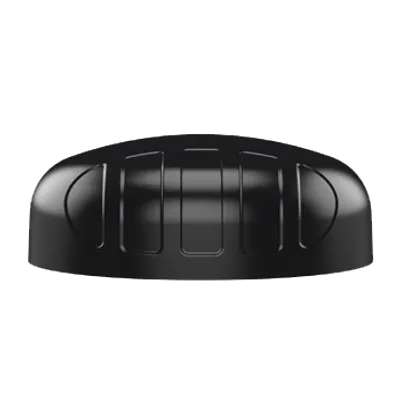

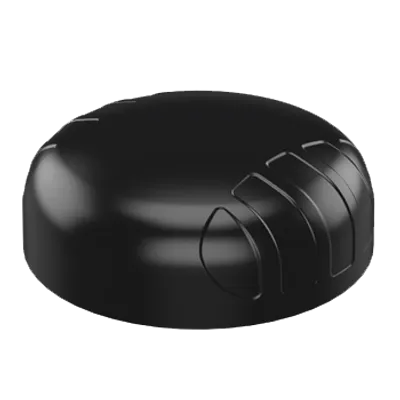

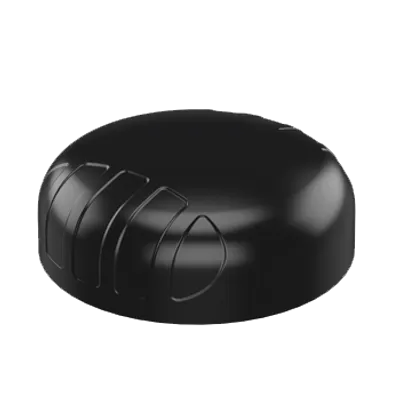

Poynting · Antennen · 5G/LTE · KFZ · A-PUCK-0002-V2-01 · schwarz · SMA (M) · 6dbi MIMO LTE-Antenna 2x2m SMA-M Kabel "Schwarz" PUCK-2

Vorteile auf einen Blick

• Kompakte Bauform: Rundstrahlantenne mit nur Ø99,3 mm x 36 mm für unauffällige Installationen
• 5G Ready: Deckt das 3,5 GHz CBRS-Band (3,2–4,2 GHz) für aktuelle und künftige Funkstandards ab
• Robust geschützt: IP69K-Wasserdichtigkeit, IK 10-Schlagfestigkeit und feuersicher nach UL 94-HB
• Vielseitige Montage: Gewindezapfen-, Mast-, Wand-, Oberflächen- und Magnetmontage möglich
• Umweltbeständig: Betriebsbereich von -40 °C bis +80 °C und Windfestigkeit bis 220 km/h

Leistung und Frequenzabdeckung

Die PUCK-2 vereint zwei LTE-Antennenelemente in einem Gehäuse und unterstützt 2x2 MIMO über den gesamten Bereich von 617 bis 4200 MHz. Die Gain-Werte betragen 0 dBi bei 617–960 MHz, 1 dBi bei 1427–1517 MHz, 5 dBi bei 1710–2700 MHz und 6 dBi bei 3400–4200 MHz, wobei der Peak Gain bei 6 dBi liegt. Die Strahlungsdiagramme aller strahlenden Elemente bieten eine ausgewogene Balance zwischen Rundstrahlverhalten, Mustervielfalt und guten Strahlungseigenschaften in der gewünschten Elevation. Trotz der geringen Abmessungen liefert die Antenne insbesondere bei höheren Frequenzen eine Leistung, die für LTE-Durchsatz und Verbindungsstabilität entscheidend ist.

Die VSWR-Werte liegen bei ≤2,5:1 über 90 % der Bänder, und die Eingangsimpedanz beträgt 50 Ohm. Beide LTE-Ports sind für den Anschluss an Router oder Endgeräte ausgelegt, um die bestmögliche MIMO-Leistung zu erzielen. Die Antenne arbeitet mit linear-vertikaler Polarisation und kann eine Einspeiseleistung von bis zu 10 W verarbeiten.

Einsatzbereiche und Anwendungsszenarien

Die PUCK-2 richtet sich an die Märkte IoT/M2M, Smart Meter, Smart Utilities, Transport, Marine sowie Landwirtschaft und Farming. Typische Anwendungen umfassen intelligente Strom-, Gas- und Wassermessung, Gebäudeautomation mit Klima-, Zugangs- und Sicherheitssteuerung, Digital Signage, Lager- und Logistiksysteme sowie industrielle Fabrikautomation und Robotik. Im Transportsektor eignet sich die Antenne für Busse, Nutzfahrzeuge und öffentliche Sicherheit, im Bergbau für Kommunikations- und Telemetriesysteme auf Fahrzeugen und Maschinen.

Auf See wird die Antenne auf kleinen Booten und Yachten im Küsten- oder Binnengewässerbereich eingesetzt. Die Omni-Richtcharakteristik sorgt in allen diesen Szenarien für eine gleichmäßige Rundumabdeckung, unabhängig von der Ausrichtung des Fahrzeugs oder der Anlage.

Gehäuse und Umweltspezifikationen

Das Radom besteht aus PC+ABS (halogenfrei) mit UV-stabilem ASA-Material und ist in Schwarz ausgeführt. Die sorgfältige mechanische Auslegung gewährleistet Widerstandsfähigkeit gegen Vandalismus, Korrosion, Wasser und Staub nach IP69K. Die Antenne ist feuerbeständig gemäß UL 94-HB und hält Salzsprühnebel nach MIL-STD 810G/ASTM B117 stand. Die Schlagfestigkeit entspricht IK 10, und die Windüberlebensrate liegt bei bis zu 220 km/h.

Der zulässige Betriebstemperaturbereich reicht von -40 °C bis +80 °C, die Lagertemperatur ebenfalls. Die relative Luftfeuchtigkeit im Betrieb darf bis zu 98 % betragen, bei Lagerung 5 % bis 95 % nicht-kondensierend. Die Antenne ist für den Einsatz im Freien und Innenbereich zugelassen und verfügt über einen DC-Short.

Kabel und Anschluss

Die PUCK-2 ist mit einem 2 m langen Koaxkabel vom Typ RTK-031 ausgestattet, das mit einem SMA-Male-Stecker endet. Die Kabeldämpfung beträgt 0,56 dB/m bei 900 MHz, 0,71 dB/m bei 1500 MHz, 0,785 dB/m bei 1800 MHz, 0,91 dB/m bei 2400 MHz und 1,2 dB/m bei 3000 MHz. Diese Werte ermöglichen eine realistische Abschätzung des tatsächlichen Gewinns am Router- oder Geräteeingang nach der Kabellänge.

Zertifizierungen und Konformität

Die Antenne erfüllt die RoHS-Richtlinie 2011/65/EU und ist nach ISO 9001:2015 gefertigt. Die CE-Konformität ist gegeben, und die EU-Homologationsnummer lautet E1*10R06/01*9551*00. Die Gewährleistung beträgt 24 Monate.
