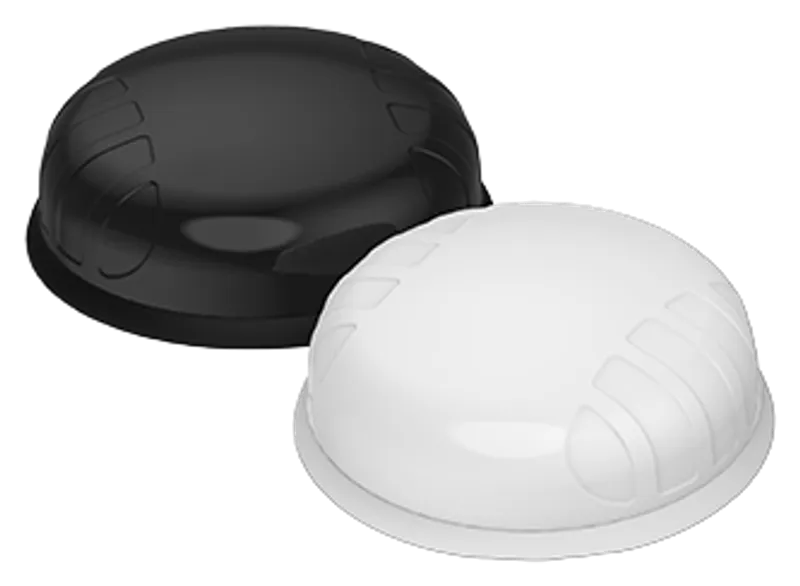

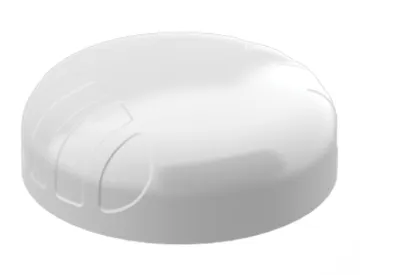

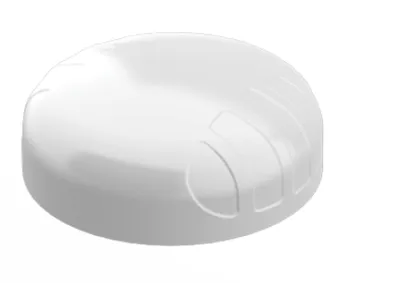

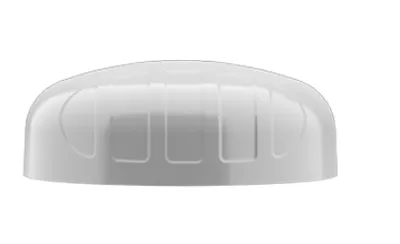

Poynting · Antennen · 5G/LTE · KFZ · A-PUCK-0005-V2-01-W · weiß · SMA (M) & RPSMA Adapter · KFZ/GPS/WIFI 6dbi Antenna 2x LTE/1x DB WIFI 1x GPS 2m SMA-

Vorteile auf einen Blick

• 5-in-1-Design: zwei LTE-MIMO-Antennen, zwei Dual-Band-Wi-Fi-MIMO-Antennen und eine GPS/GLONASS-Antenne in einem Gehäuse
• Breitbandig: LTE-Frequenzbereich 617 bis 4200 MHz einschließlich des 3,5-GHz-CBRS-Bandes
• 5G-fähig: Unterstützung von 2G/3G/4G/LTE und 5G über die zellularen MIMO-Anschlüsse
• Robust: IP69K-Wasserdichtigkeit, UV-stabiles und feuerbeständiges Gehäuse
• Kompakt: Gehäuseabmessungen von 100 mm Durchmesser bei 36 mm Höhe
• Vielseitige Montage: Zapfenmontage, magnetische Montage, Klebebandmontage und Halterungsmontage

Antennensystem und Leistung

Das Antennensystem der PUCK-5 besteht aus fünf unabhängigen Antennen in einem einzigen Gehäuse. Zwei zellulare MIMO-Antennen decken den Bereich von 617 MHz bis 4200 MHz ab und umfassen damit die gängigsten internationalen LTE-Bänder. Zwei separate Dual-Band-Wi-Fi-Antennen unterstützen gleichzeitig das 2,4-GHz- und das 5-GHz-Band und beherrschen die Standards 802.11n sowie 802.11ac/ax mit jeweils 2×2 MIMO. Die fünfte Antenne ist ein aktives GPS/GLONASS-System, das bei Temperaturen bis −40 °C arbeitet.

Die Strahlungsdiagramme aller strahlenden Elemente bieten eine ausgezeichnete Balance zwischen Rundstrahlverhalten, Musterdiversität und guten Strahlungseigenschaften in der gewünschten Elevation. Trotz der geringen Baugröße liefert die Antenne besonders in den höheren Frequenzbändern eine hohe Leistung, die für LTE-Durchsatz und Verbindungsstabilität entscheidend ist. Beide LTE-Ports sind mit dem Router oder Gerät zu verbinden, um die beste Leistung zu gewährleisten.

Einsatzbereiche

Die PUCK-5 eignet sich für vielfältige Anwendungen in den Bereichen IoT/M2M, Smart Meter, intelligente Versorgungsunternehmen, Transportwesen, Schifffahrt und Landwirtschaft. Im Transportsektor kommt sie auf Bussen, bei Versorgungsunternehmen und in der öffentlichen Sicherheit zum Einsatz. Im maritimen Bereich deckt sie kleine Boote und Yachten in Küstennähe oder auf Binnengewässern ab.

Weitere Anwendungsfelder umfassen digitale Beschilderung, Lagerhäuser und Logistiksysteme, industrielle Fabrikautomation, Robotermaschinen, Bergbaufahrzeuge und landwirtschaftliche Maschinen. Die Antenne ist für Maschine-zu-Maschine-Kommunikation, Telemetrie und Automatisierung konzipiert.

Gehäuse und Umweltschutz

Das Gehäuse der PUCK-5 ist UV-stabilisiert, feuerbeständig und nach IP69K wasserdicht. Die Antenne übersteht Windgeschwindigkeiten bis 220 km/h und arbeitet im Temperaturbereich von −40 °C bis +80 °C. Die Leistung bleibt mit und ohne Grundplatte gleichmäßig erhalten, was die Installationsflexibilität erhöht.

Lieferumfang und Anschluss

Die Antenne ist mit 2 Meter langen Kabeln vom Typ RTK-031 ausgestattet und verfügt über SMA-Male-Steckverbinder sowie RPSMA-Adapter. Die Kabellänge von 2 Metern erleichtert die Verbindung zu Routern und Geräten im Fahrzeug oder in der Anlage. Für SISO-Anwendungen stehen andere Derivate der PUCK-Reihe zur Verfügung.
