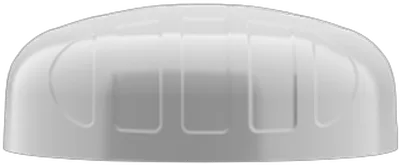

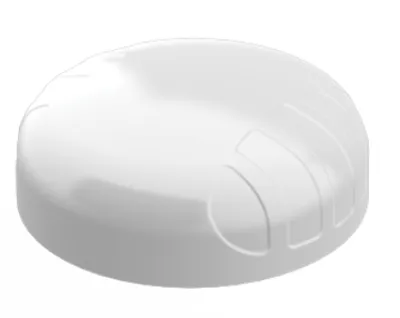

Poynting · Antennen · 5G/LTE · KFZ/Marine · A-PUCK-0001-V1-01-W · weiß · SMA (M) · 6dbi SISO LTE-Antenna 2m SMA-M Kabel "Weiß" PUCK-1

Vorteile auf einen Blick

• Kompakt: Flaches Profil mit Ø99,3 mm x 36 mm für platzsparende Installation
• Robust: Wasserdicht nach IP68 und widerstandsfähig gegen Vandalismus
• Vielseitig montierbar: Gewindezapfen, Mast, Wand, Oberfläche und Magnetmontage
• Feuerbeständig: Gehäuse mit Entflammbarkeitsklasse UL 94-HBs
• Fertig verkabelt: 2 m Koaxkabel mit SMA(M)-Stecker
• Einsatzfähig: Betriebstemperatur von -40°C bis +80°C

Frequenzbereich & Leistung

Die Poynting PUCK-1 ist eine LTE-Multifrequenz-Antenne, die drei Frequenzbänder abdeckt: 698 bis 960 MHz, 1710 bis 2700 MHz sowie 3200 bis 3800 MHz. Im Bereich von 1710 bis 2700 MHz erreicht sie einen maximalen Gewinn von 6 dBi, im Bereich von 3200 bis 3800 MHz ebenfalls 6 dBi. Im niedrigsten Band von 698 bis 960 MHz beträgt der Gewinn -1 dBi. Die Antenne verarbeitet eine Einspeiseleistung von 10 W und weist eine Eingangsimpedanz von 50 Ohm auf. Die Polarisation ist linear vertikal, und das Stehwellenverhältnis liegt bei ≤2,5:1 über 85 % des Bandes.

Design & Montage

Das Radom der Antenne besteht aus PC+ABS (halogenfrei) und ist in Weiß ausgeführt. Mit Abmessungen von Ø99,3 mm x 36 mm und einem Gewicht von 0,312 kg lässt sich die Antenne platzsparend installieren. Die Montage kann über einen Ø20-Gewindezapfen, an einem Mast, an einer Wand, auf einer Oberfläche oder über eine Magnetmontage erfolgen. Ein DC-Kurzschluss ist vorhanden. Die Antenne verfügt über einen Anschlussport und wird mit einem 2 m langen Koaxkabel des Typs RTK-031 geliefert, das mit einem SMA(M)-Stecker terminiert ist. Die Kabelverluste betragen 0,56 dB/m bei 900 MHz, 0,72 dB/m bei 1800 MHz, 0,88 dB/m bei 2400 MHz und 1,2 dB/m bei 3000 MHz.

Umgebungsbedingungen & Schutz

Die Antenne ist für den Einsatz im Außen- und Innenbereich ausgelegt und nach IP68 wasserdicht. Sie widersteht Windgeschwindigkeiten von bis zu 220 km/h und ist gegen Salzsprühnebel nach MIL-STD-810F/ASTM B117 geprüft. Die Schlagfestigkeit entspricht IK 10, und das Gehäuse ist mit der Entflammbarkeitsklasse UL 94-HBs als feuerbeständig eingestuft. Die Betriebstemperatur reicht von -40°C bis +80°C, die Lagertemperatur ebenfalls von -40°C bis +80°C. Die relative Luftfeuchtigkeit im Betrieb darf bis zu 98 % betragen, die Lagerfeuchtigkeit liegt zwischen 5 % und 95 % bei Nichtkondensation.

Zertifizierungen

Die Poynting PUCK-1 erfüllt die RoHS-Richtlinie 2011/65/EU und ist nach ISO 9001:2015 sowie CE zertifiziert. Die Schutzart IP68 bestätigt die Staub- und Wasserdichtigkeit der Antenne.
