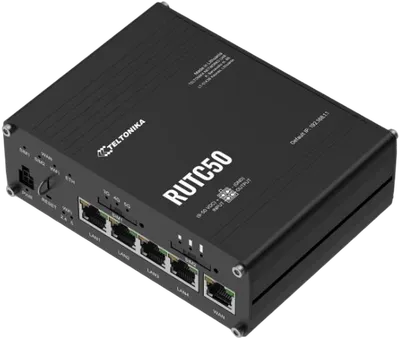

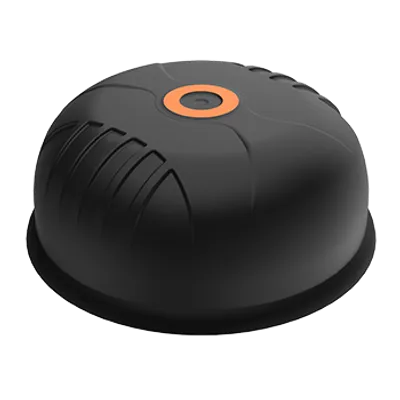

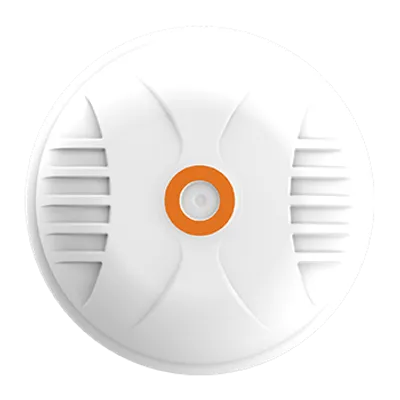

Poynting Teltonika · RUTC 50 5G Router & Poynting · A-MIMO-0004-V1-17 · Multifunktionsantenne BUNDLE

Wesentliche Vorteile

• Sieben Antennen in einem Gehäuse: vier Mobilfunk-MIMO-Antennen, zwei Dualband-Wi-Fi-Antennen und eine GPS/GLONASS-Antenne.
• Breites Frequenzspektrum: Mobilfunkfrequenzen von 410 bis 3800 MHz, einschließlich der Bänder 450 MHz und 5 GHz.
• Omnidirektionales Muster: lineare Polarisation, gleichmäßiger Empfang aus allen Richtungen.
• Schutzklasse IP69K: Gehäuse für den Einsatz in gewerblichen, industriellen, maritimen und verkehrstechnischen Anwendungen konzipiert.
• Zulassung nach ECE-Regelung Nr. 10: für den Einsatz in Fahrzeugen zugelassen.
• Flexible Montage: Magnetfuß, Mastmontage und Wand-/Tischmontage.

Leistung und Konnektivität

Die Antenne des Sets unterstützt eine 4×4-MIMO-Konfiguration für LTE-Verbindungen mit einem maximalen Gewinn von 6,2 dBi im Mobilfunkband von 410–3800 MHz. Vier LTE-Ports ermöglichen die parallele Verarbeitung mehrerer Datenströme, was die Bandbreite und Zuverlässigkeit der Mobilfunkverbindung bei schwankenden Signalbedingungen erhöht. Das Set unterstützt CDMA450 sowie die Mobilfunkstandards LTE/2G/3G/4G/5G und kann so in verschiedenen Netzwerken eingesetzt werden.

Die Mobilfunkfrequenzbänder decken ein breites Spektrum ab: von 410–450 MHz und 433 MHz bis 5000–6000 MHz, einschließlich der Zwischenbänder 617–698 MHz, 698–803 MHz, 791–894 MHz, 880–960 MHz, 1427–1517 MHz, 1700–1900 MHz, 1900–2200 MHz, 2300–2400 MHz, 2400–2500 MHz, 2500–2700 MHz und 3400–3800 MHz. Unterstützte 5G-Bänder umfassen n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n31, n34, n38, n39, n40, n41, n48, n51, n53, n65, n66, n67, n71, n72, n74, n75, n76, n78, n80, n81, n82, n83, n84, n85, n86, n89, n90, n95, n97, n98, n100, n101, n106, n256. LTE/4G-Bänder umfassen B1, B2, B3, B4, B5, B7, B8, B9, B10, B12, B13, B14, B17, B18, B19, B20, B25, B26, B27, B28, B29, B30, B31, B33, B34, B35, B36, B37, B38, B39, B40, B41, B44, B53, B65, B66, B67, B68, B69, B71, B72, B73, B74, B85, B87, B88, B103, B106.

Wi-Fi und GNSS

Die Antenne verfügt über zwei Wi-Fi-Ports mit einer 2×2-MIMO-Konfiguration und einem maximalen Gewinn von 7 dBi, die in den Frequenzbändern 2,4–2,5 GHz und 5,0–6,0 GHz arbeiten. Sie unterstützt die Standards Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax) und Wi-Fi 6E (802.11ax) und gewährleistet so die Kompatibilität mit einer Vielzahl von drahtlosen Netzwerken. Ein einzelner GNSS/GPS-Port ermöglicht den Empfang von Satellitennavigationssignalen mit einem maximalen Gewinn von 21 dBi für GPS/GLONASS-Systeme.

Design und Montage

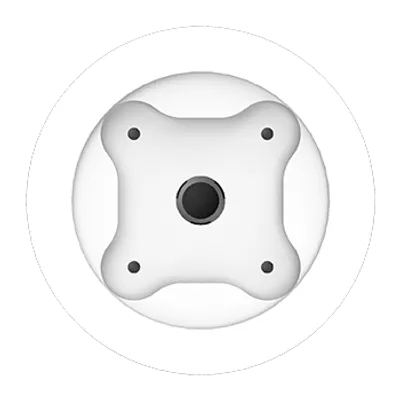

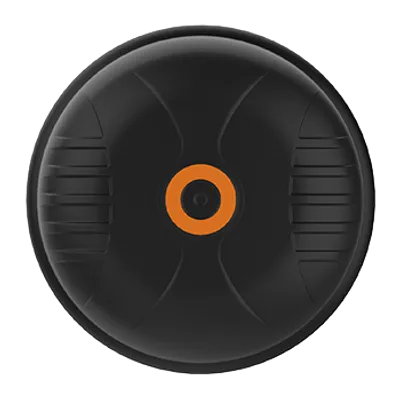

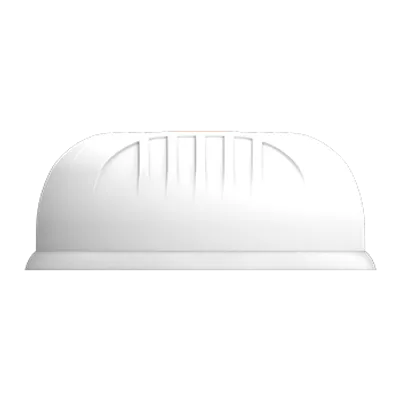

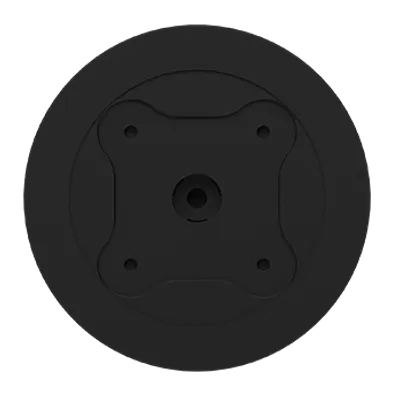

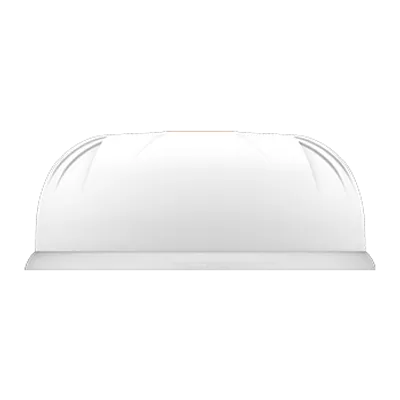

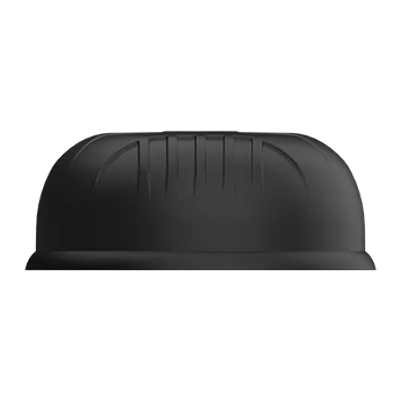

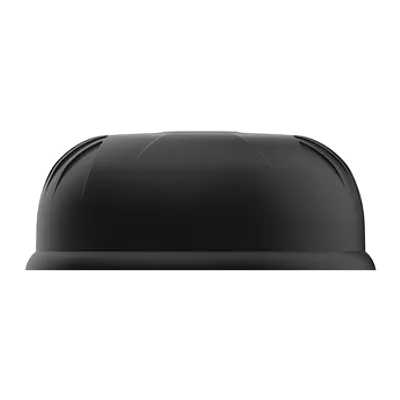

Die Antenne gehört zur MIMO-3-Serie und ist eine omnidirektionale Lösung mit linearer Polarisation, die in einem einzigen Gehäuse untergebracht ist. Drei Montageoptionen werden unterstützt: Magnetfuß, Mastmontage und Wand-/Tischmontage, sodass sie an Fahrzeugen, festen Strukturen und temporären Standorten installiert werden kann. SMA-(m)-Steckverbinder mit RPSMA-Adaptern sorgen für Kompatibilität mit gängigen Anschlusstypen. Im Lieferumfang ist das Zubehör MBK-1 enthalten.

Zertifizierung und Konformität

Die Antenne ist nach der ECE-Regelung Nr. 10 mit der Zertifizierungsnummer E1*10R06/01*9550*00 zertifiziert, was ihre Eignung für den Einsatz in elektrischen und elektronischen Fahrzeugsubsystemen bestätigt. Das Zertifizierungszeichen ist auf einem Aufkleber am Gehäuse oder Kabel angebracht. Die Produktidentifikation erfolgt über die auf dem Gehäuse oder Kabel aufgedruckte Produkt-ID und Versionsbezeichnung. Die Prüfung wurde von AKKA EMC GmbH (DE-71332 Waiblingen) durchgeführt, mit Prüfbericht P210691 vom 20.01.2022.

Anwendungsbereiche

Das Set ist für gewerbliche und industrielle Anwendungen, maritime und küstennahe Einsätze sowie für den Transport- und Mobilitätssektor konzipiert. Das Gehäuse mit Schutzklasse IP69K ermöglicht den Betrieb in Umgebungen mit hoher Luftfeuchtigkeit und Verschmutzung. Herkunftsland: China.
