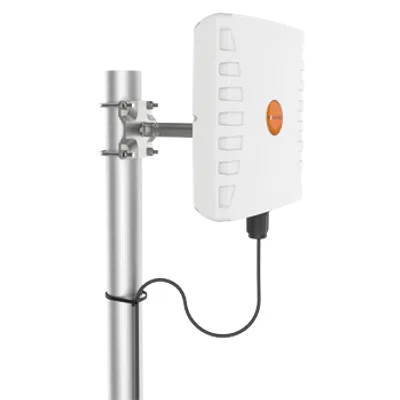

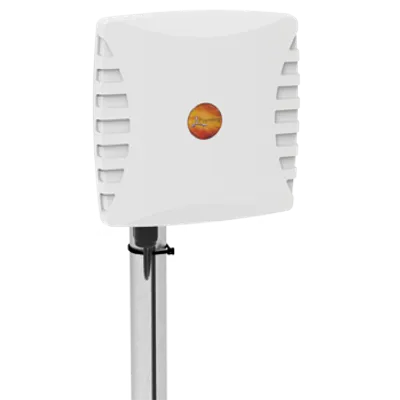

Poynting · Antennen · Wi-Fi · Mast/Wand · A-WLAN-060-V1 · weiß · SMA (F) · 2,4 GHz/5GHz · 18dBi Dual-Band-Directional Antenne

Hauptvorteile

• Dualband-Betrieb: gleichzeitige Abdeckung der Wi-Fi-Bänder 2,4 GHz und 5 GHz in einem Gehäuse
• Hoher Gewinn: bis zu 18 dBi im 5-GHz-Band für zuverlässige Verbindungen über große Entfernungen
• CBRS-Unterstützung: Betrieb im 3,5-GHz-Band für zukunftsweisende 5G-Technologien
• Witterungsschutz: Gehäuse mit Schutzart IP 65, vandalismussicher und wasserfest
• Einfache Montage: Wand- und Mastmontagehalterung im Lieferumfang enthalten
• Kabellose Verlegung ohne Verluste: Kabel wird durch eine umgehende Kabelverschraubung geführt, wodurch Verluste an Steckverbindern vermieden werden

Leistung und Frequenzbänder

Die Antenne WLAN-60 ist für den Betrieb in zwei Wi-Fi-Bändern – 2,4 GHz und 5 GHz – ausgelegt und ermöglicht eine effiziente Nutzung des Funkfrequenzspektrums. Der maximale Gewinn beträgt 13 dBi im Bereich 2400–2500 MHz und 18 dBi im Bereich 5000–6000 MHz. Die Antenne unterstützt zudem den Frequenzbereich 3300–3800 MHz, der dem CBRS-Band entspricht, mit einem Spitzengewinn von 15 dBi. Die Kompatibilität mit den Standards IEEE 802.11b/g/n und 802.11ac ermöglicht den Anschluss an alle Wi-Fi-Zugangspunkte, sowohl ältere als auch moderne Dualband-Geräte.

Die Richtfunkkonstruktion mit hohem Gewinn macht die Antenne ideal für Punkt-zu-Punkt-Verbindungen in funkfrequenzgesättigten Umgebungen. Sie hilft, das Problem überlasteter Kanäle zu lösen und bietet hohe Flexibilität beim Aufbau drahtloser Netzwerke.

Aufbau und Widerstandsfähigkeit

Das Antennengehäuse besteht aus schlagfestem, halogenfreiem ABS-Kunststoff, der zudem beständig gegen Säuren und andere Chemikalien ist, die in Industrieumgebungen vorkommen. Die Schutzart gegen Eindringen von Wasser und Staub beträgt IP 65. Die Antenne ist für den Betrieb bei Temperaturen von −40°C bis +70°C und einer relativen Luftfeuchtigkeit von bis zu 98% ausgelegt. Die Beständigkeit gegen Salznebel wurde nach den Standards MIL-STD 810F und ASTM B117 geprüft.

Das Gehäuse hält Windlasten bis zu 160 km/h stand und verfügt über eine Schlagfestigkeit der Klasse IK 08. Die Brandschutzklasse des Gehäusematerials entspricht UL 94-HB. Die Abmessungen der Antenne betragen 240 × 240 × 60 mm bei einem Gewicht von 0,76 kg, was eine leichte Konstruktion und einfache Installation gewährleistet.

Anschluss und Montage

Die Antenne ist mit einer SMA-Buchse (F) ausgestattet, die sich im Inneren des Gehäuses befindet. Die Seitenwand des Gehäuses lässt sich öffnen, um Zugang zur Buchse zu erhalten, danach kann das Kabel durch eine umgehende Kabelverschraubung geführt werden. Dies ermöglicht die Verwendung eines durchgehenden Kabels ohne zusätzliche Verlängerungen, wodurch Verluste an Steckverbindern vermieden und die Notwendigkeit einer Abdichtung bei Außeninstallationen entfällt. Die Eingangsimpedanz der Antenne beträgt 50 Ohm, die maximale Eingangsleistung 10 W, der VSWR-Wert liegt unter 2,5:1. Die Polarisation ist linear vertikal, mit Gleichstromkurzschlussfunktion.

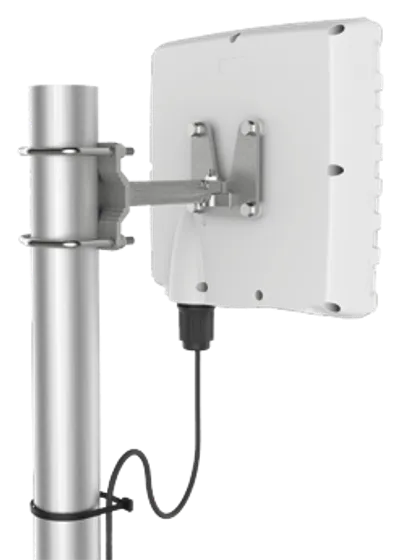

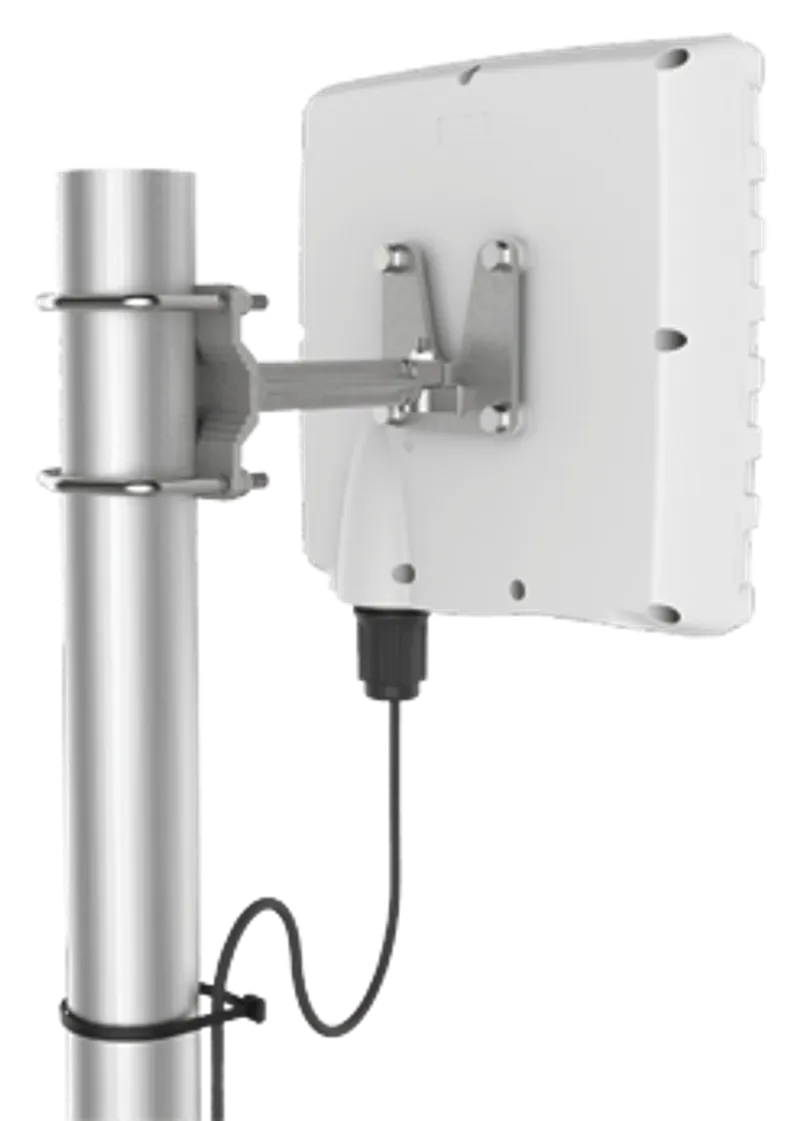

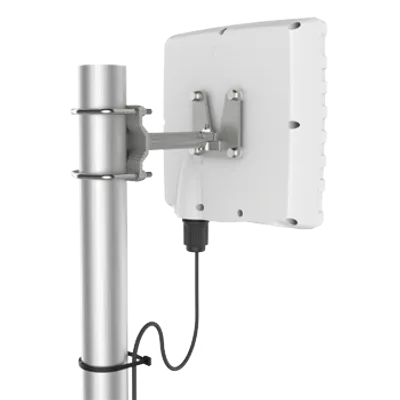

Im Lieferumfang ist eine Halterung für Wand- und Mastmontage enthalten, was flexible Installationsmöglichkeiten bietet. Die Antenne eignet sich sowohl für den Innen- als auch für den Außenbereich.

Einsatzbereiche

Die Antenne WLAN-60 ist für den Einsatz in städtischen und ländlichen Gebieten sowie in IoT- und Machine-to-Machine-Kommunikationssystemen (M2M) konzipiert. Die Richtcharakteristik und der hohe Gewinn ermöglichen stabile Funkverbindungen über große Entfernungen, einschließlich Punkt-zu-Punkt-Szenarien in Umgebungen mit hohem Funkfrequenzrauschen. Die Unterstützung des 3,5-GHz-CBRS-Bands gewährleistet Zukunftssicherheit für kommende 5G-Technologien.

Zertifizierung und Garantie

Die Antenne entspricht der Richtlinie RoHS 2011/65/EU, dem Qualitätsmanagementsystemstandard ISO 9001:2015 und trägt das CE-Kennzeichen. Der Hersteller gewährt eine Garantie von 24 Monaten.
