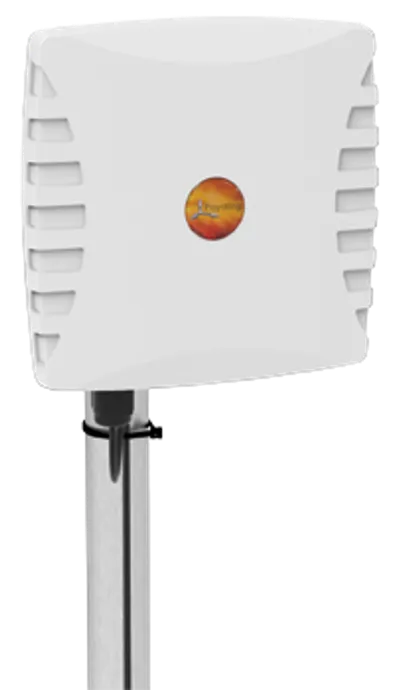

Poynting · Antennen · Wi-Fi · Mast/Wand · A-WLAN-061-V1 · weiß · SMA (F) · 2,4 GHz/5GHz · 11dBi Dual-Band-Directional 4x4 MIMO Antenne

Vorteile auf einen Blick

• Dual-Band-Wi-Fi: Betrieb in den Frequenzbändern 2400–2500 MHz und 5000–6000 MHz
• 4x4 MIMO: Vier Anschlüsse für unabhängige räumliche Datenströme in einem Gehäuse
• Hoher Gewinn: 9 dBi bei 2,4 GHz und 11 dBi bei 5 GHz für zuverlässige Verbindungen
• Robuste Bauart: IP 65-Schutzart (NEMA 4X) für den Einsatz im Innen- und Außenbereich
• Flexible Montage: Wand- oder Mastmontage mit vier SMA-Buchsen-Anschlüssen
• Widerstandsfähiges Radom: ABS-Kunststoff, halogenfrei, mit Flammbarkeitsklasse UL 94-HB

Leistung und Funktechnik

Die Antenne unterstützt 4x4 MIMO mit vier Anschlüssen und ist für Installationen konzipiert, bei denen vier unabhängige Datenströme über räumlich-zeitliche Multiplexing-Technologien benötigt werden. Sie arbeitet in den beiden Wi-Fi-Frequenzbändern 2400–2500 MHz und 5000–6000 MHz und bietet damit eine effektive Ausnutzung des Funkspektrums. Der Peak-Gain beträgt 9 dBi im 2,4-GHz-Band und 11 dBi im 5-GHz-Band. Die Eingangsimpedanz liegt bei nominal 50 Ohm, die VSWR ist kleiner als 2:1. Die Antenne ist linear vertikal polarisiert und verfügt über einen DC-Kurzschluss. Die maximale Einspeiseleistung beträgt 10 W.

Umgebungsbedingungen und Robustheit

Die Antenne ist für den Einsatz im Innen- und Außenbereich ausgelegt und entspricht der Schutzart IP 65 (NEMA 4X). Sie hält Windgeschwindigkeiten bis 160 km/h stand und ist für den Betrieb bei Temperaturen von -40°C bis +70°C zugelassen. Die relative Luftfeuchtigkeit im Betrieb darf bis zu 98% betragen. Das Radom besteht aus ABS-Kunststoff, der halogenfrei ist und die Flammbarkeitsklasse UL 94-HB erfüllt. Die Schlagfestigkeit ist mit IK 08 bewertet. Die Antenne ist zudem nach MIL-STD 810F/ASTM B117 gegen Salzsprühnebel geprüft.

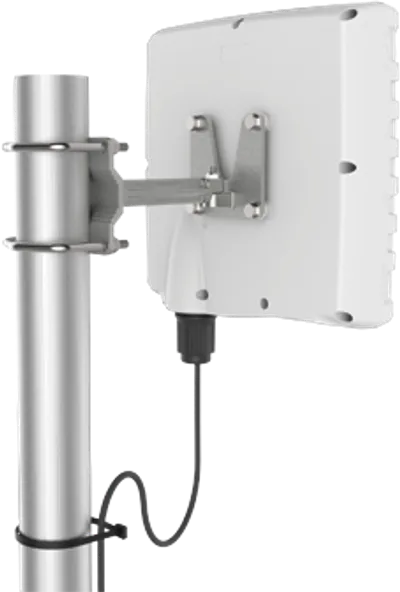

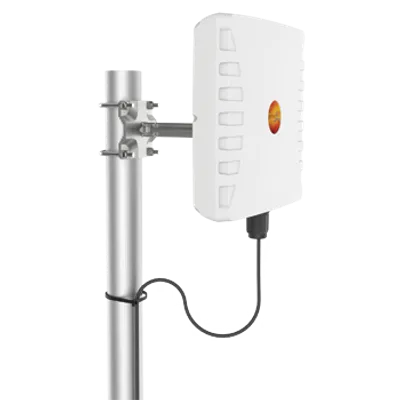

Montage und Abmessungen

Die Antenne kann an einer Wand oder an einem Mast montiert werden. Sie verfügt über vier SMA-Buchsen-Anschlüsse für die Verbindung mit Wi-Fi-Access-Points. Das Produktmaß beträgt 240 mm x 240 mm x 60 mm bei einem Gewicht von 0,76 kg. Die Verpackungsabmessungen liegen bei 260 mm x 280 mm x 80 mm mit einem Verpackungsgewicht von 1,334 kg. Das Radom ist in der Farbe RAL 7047 (Pantone Cool Gray 1C) gehalten.

Zertifizierungen und Konformität

Die Antenne erfüllt die RoHS-Richtlinie 2011/65/EU und ist nach ISO 9001:2015 zertifiziert. Sie trägt das CE-Kennzeichen. Die Gewährleistung beträgt 24 Monate.
