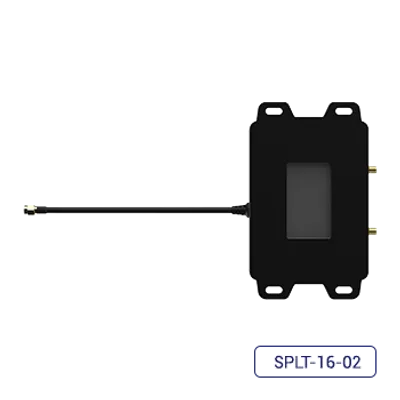

Poynting · Antennen Zubehör · A-SPLT-0016-V1-01 · Ultra Wideband 2-Wege Splitter · 2 x N-Type(F) & 1 x N-Typr(M)

Vorteile auf einen Blick

• Ultra-Breitband: durchgehender Betrieb von 410 bis 7200 MHz für alle gängigen Mobilfunk- und Wi-Fi-Bänder
• Zwei Richtungen: als Splitter für eine Antenne zu zwei Geräten oder als Combiner für zwei Antennen zu einem Gerät einsetzbar

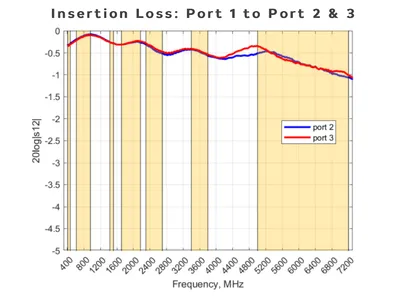

• Wilkinson-Design: niedriger Verlust mit konstanter Phasen- und Amplitudenbalance sowie guter Port-Isolation
• Robustes Gehäuse: ABS mit UV-Stabilisator, widerstandsfähig gegen Witterung, Staub, Vandalismus, Säuren und Chemikalien
• Breite Einsatzbereiche: geeignet für Urban, Rural/Farm, Tunnelbau, Marine und Machine-to-Machine-Anwendungen

Funktion und Signalverteilung

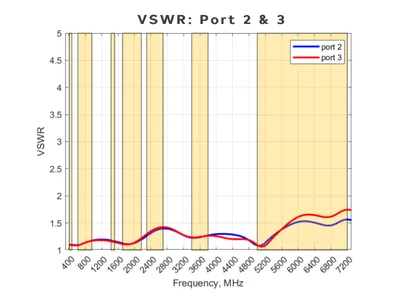

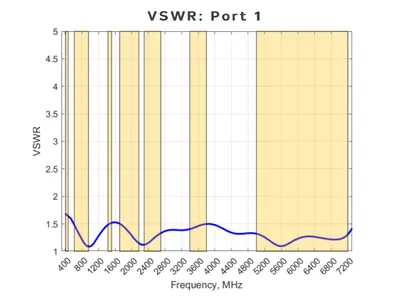

Der Splitter implementiert das Design eines Wilkinson-Leistungsteilers, der einen niedrigen Verlust sicherstellt und gleichzeitig eine gute Phasen- und Amplitudenbalance liefert. Die gute Isolation zwischen den Ports unterstützt eine saubere Signaltrennung, was besonders bei MIMO-Konfigurationen relevant ist. Mit einer VSWR von kleiner 1,5:1 über den gesamten Frequenzbereich hält der Splitter die Reflexionen in einem engen Rahmen.

Einsatz als Splitter und Combiner

In der Splitter-Richtung teilt der Splitter die Leistung einer einzelnen Antenne auf zwei unabhängige Geräte auf. In der Combiner-Richtung kombiniert er zwei separate Antennen zu einem einzigen Gerät und ermöglicht damit Antennendiversität sowie verbesserte Performance. Diese bidirektionale Flexibilität macht das Gerät für Least-Cost-Router-Szenarien, Coverage-Bündelung und Machine-to-Machine-Anwendungen gleichermaßen geeignet.

Design und Umweltschutz

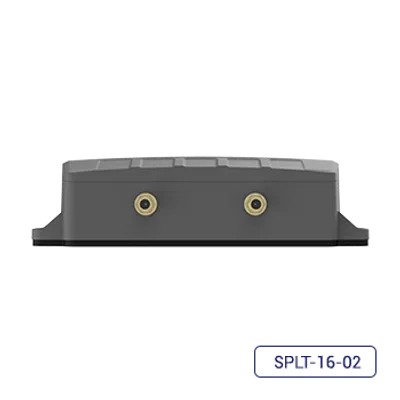

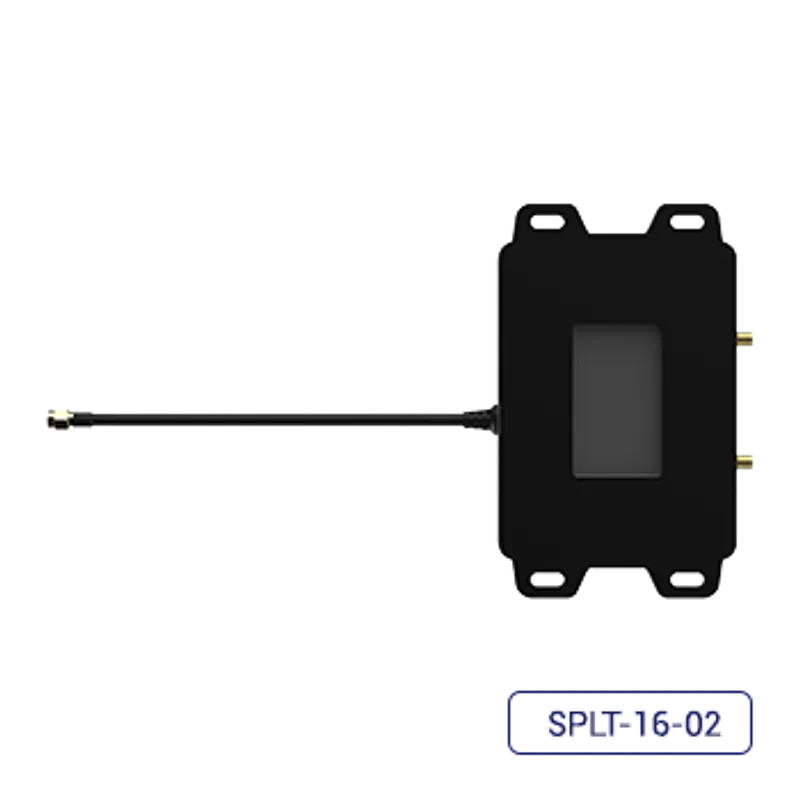

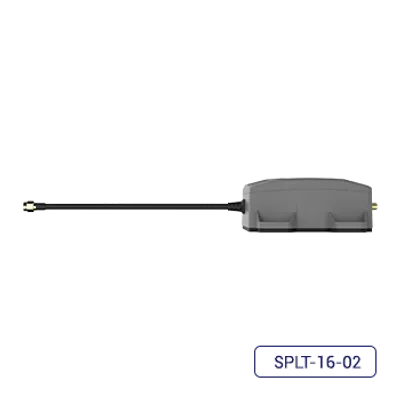

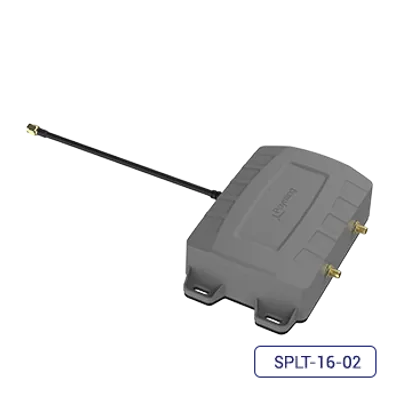

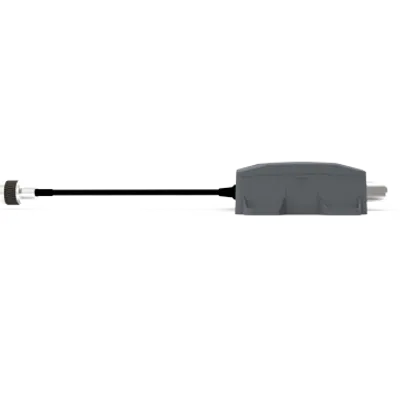

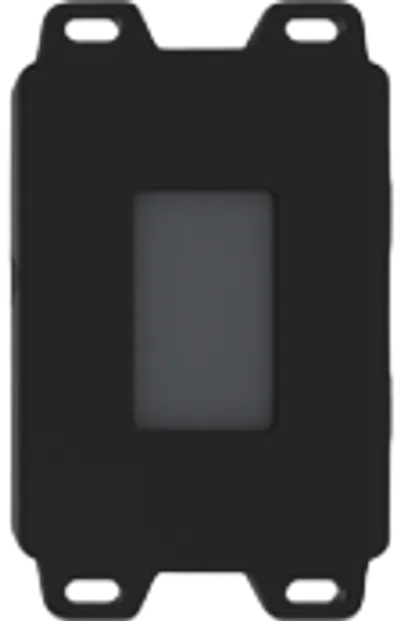

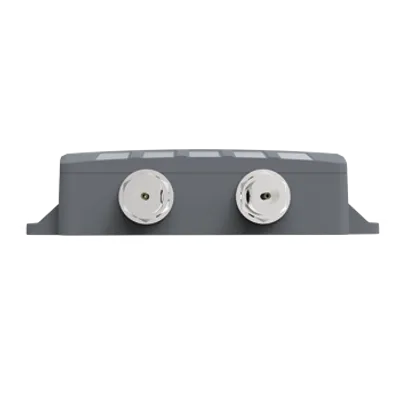

Das Gehäuse besteht aus ABS mit UV-Stabilisator, einem schlagfesten Kunststoff, der zusätzlich gegen Säuren und andere Chemikalien beständig ist. Die IP-68-Einstufung bestätigt die Widerstandsfähigkeit gegen Witterung, Staub und Vandalismus. Der Splitter ist für den Betrieb im Temperaturbereich von -40 °C bis +70 °C ausgelegt und trägt die Eigenschaft „Fire Resistant". Anschlüsse sind als 2 × N-Type(F) und 1 × N-Type(M) ausgeführt.

Zulassungen und Konformität

Das Produkt erfüllt die RoHS-Richtlinie 2011/65/EU und ist nach ISO 9001:2015 gefertigt. Die CE-Kennzeichnung ist vorhanden. Die Umweltspezifikationen umfassen IP 68 nach NEMA 4X, IK 10 für die Schlagfestigkeit, UL 94-HB für das Flammschutzverhalten sowie MIL-STD 810G/ASTM B117. Die Herstellergarantie beträgt 24 Monate.
