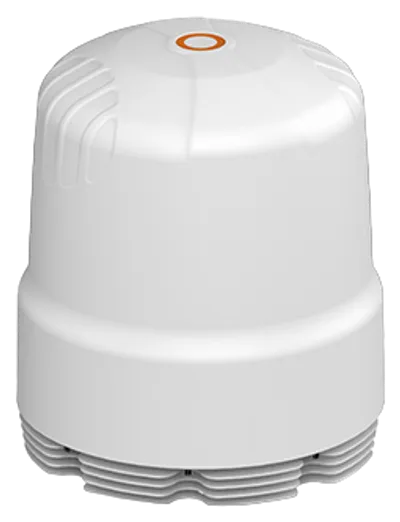

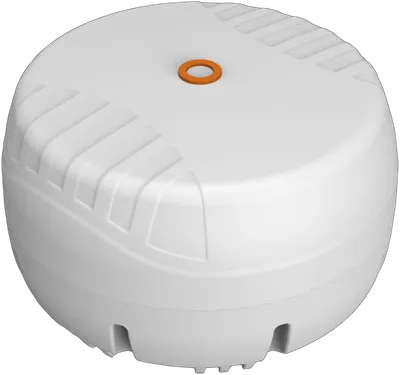

Poynting · Antennen · 5G/LTE · Marine/Küste · CPE · A-SWIRL-0008-V1-02 · 8x8 MIMO LTE/5G · WiFi 7, GPS

Vorteile auf einen Blick

• 8×8 MIMO mit acht kreuzpolarisierten Mobilfunkantennen für verbesserte Performance
• Omnidirektional mit 6 dBi Gain im Frequenzbereich 617 bis 6000 MHz
• 4×4 MIMO WLAN mit Unterstützung von Wi-Fi 3 bis Wi-Fi 7 im Dualband 2,4 GHz und 5 bis 7,2 GHz
• 1×1 GNSS für L1- und L5-Konstellationen mit max. 6 dBi Gain
• IP68 + IK08 sowie UV- und salzwassergeschützt für Marine- und Küstenanwendungen
• E-Mark zertifiziert für automotive Compliance, Sicherheit und Performance

Performance & Frequenzabdeckung

Die Antenne deckt den Mobilfunkfrequenzbereich von 617 bis 6000 MHz ab und unterstützt dabei ein breites Spektrum an 5G- und LTE-Bändern. Die acht kreuzpolarisierten Mobilfunkantennen arbeiten in einer 8×8-MIMO-Konfiguration und erzielen eine Spitzenverstärkung von 6 dBi. Die kreuzpolarisierte Ausrichtung horizontal und vertikal verbessert die Signalqualität in mehrwegbehafteten Umgebungen.

Der WLAN-Bereich ist als 4×4-MIMO-Dualband-System ausgeführt und unterstützt die Standards Wi-Fi 3 (802.11g) bis Wi-Fi 7 (802.11be) im Frequenzbereich 2,4 GHz und 5 bis 7,2 GHz. Die GNSS-Antenne arbeitet mit L1- und L5-Konstellationen und bietet eine maximale Verstärkung von 6 dBi.

Design & Schutz

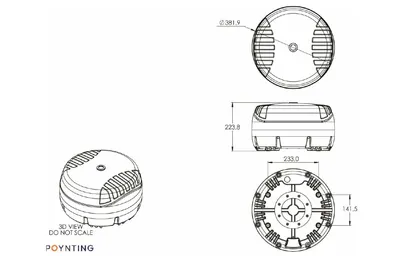

Das Gehäuse ist mit IP68 und IK08 zertifiziert und damit gegen das Eindringen von Staub und Wasser sowie gegen mechanische Stöße geschützt. Die Antenne ist zusätzlich UV- und salzwassergeschützt und damit für den Einsatz in maritimen und küstennahen Umgebungen ausgelegt. Die Farbe Brilliant White und die kompakten Abmessungen von 382 mm Durchmesser und 224 mm Höhe mit Basis tragen zur unauffälligen Integration an Bord bei.

Die Antennenhöhe ohne Basis beträgt 127 mm. Das Gesamtgewicht inklusive Verpackung liegt bei 12,10 kg, die Verpackungsabmessungen betragen 2 × (450 × 450 × 180 mm).

Konnektivität & Anschlüsse

Die acht Mobilfunkanschlüsse sind mit RA-SMA(m)-Steckverbindern ausgestattet. Die vier WLAN-Anschlüsse verwenden RA-RP-SMA(m)-Steckverbinder. Die GNSS-Antenne verfügt über einen eigenen Anschluss. Als Koaxialkabel kommt RTK-031 mit einer Länge von 0,65 m zum Einsatz, was kurze Kabelwege und minimale Signaldämpfung ermöglicht.

Die Antenne ist als CPE-Lösung konzipiert und ermöglicht die Integration eines 5G-Routers innerhalb des Gehäuses, wodurch kurze HF-Kabelwege, stärkere Signale und schnellere Datenraten erreicht werden. Die Router-Gehäusekompatibilität umfasst die Abmessungen 231 × 193 × 50 mm und 293,5 × 148,5 × 50 mm.

Montage & Zubehör

Die Antenne unterstützt Magnet- und Oberflächenmontage. Als Zubehör ist die Halterung BRKT-92 verfügbar. Das Produkt wird als Set aus Antenne und Basis geliefert, der Master-Box-Inhalt umfasst 1× Antenne und 1× Basis.

Zertifizierungen & Compliance

Die Antenne erfüllt die RoHS-3-Anforderungen und ist E-Mark-zertifiziert (E1*10R06/03*10530*00) für automotive Compliance, Sicherheit und Performance. Der Ursprung des Produkts ist China. Die Gewährleistung beträgt 24 Monate.
