Poynting · Antennen · 5G/LTE · Marine/Küste · A-WHUNTER-001-V3-102 · 6x 4x4 MIMO LTE/5G · 4x4 MIMO Wi-Fi 6E · 2x2 GPS/Glonass · RA-(RP)-SMA (m) · IP65

Hauptvorteile

• Kreuzpolarisation: vertikal, horizontal und schräg ±45° für verbesserten Empfang unter Mehrwegeausbreitungsbedingungen
• Duales Wi-Fi: Dualband-4x4-MIMO-Modul mit Unterstützung der Standards von Wi-Fi 3 bis Wi-Fi 7
• GPS/Glonass: 2x2-Modul mit einem Spitzengewinn von 21 dBi und zirkularer RHCP-Polarisation
• IP65-Schutz: Gehäuse mit UV- und Salzwasserbeständigkeit für maritime Einsatzbedingungen
• Mehrrichtungsfähigkeit: multidirektionale Antenne mit omnidirektionalem Richtdiagramm für 360°-Abdeckung

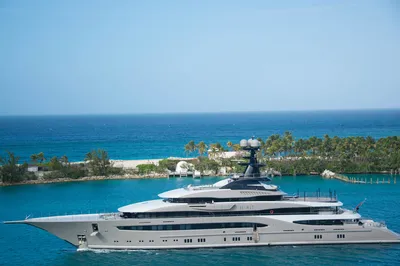

• Einsatzbereich: speziell für maritime und küstennahe Anwendungen entwickelt

LTE/5G-Leistung und -Abdeckung

Die Antenne Poynting WaveHunter deckt die Frequenzbänder 617–960 MHz, 1710–2700 MHz und 3400–4200 MHz ab und bietet einen Spitzengewinn von 11 dBi. Der Gewinn beträgt 9 dBi in den Bändern 617–960 MHz und 1710–2700 MHz und erreicht 11 dBi im Band 3400–4200 MHz. Die 6x (4x4 MIMO)-Konfiguration mit 24 SMA (F)-Anschlüssen ermöglicht Mehrkanalempfang für erhöhte Datenübertragungszuverlässigkeit in LTE- und 5G-Netzen.

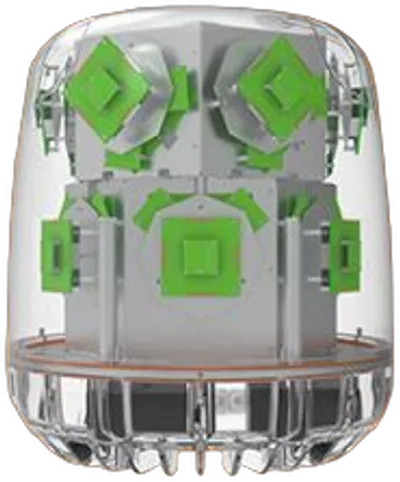

Die Polarisation der Anschlüsse umfasst vertikal, horizontal und schräg ±45°, jeweils sechs Anschlüsse pro Typ. Die Antenne unterstützt eine breite Palette von 5G- und LTE/4G-Bändern, darunter n77, n78, B7, B20, B28, B41 und viele weitere. Der VSWR-Wert liegt bei weniger als 2,5:1 über mehr als 90 % des Bandes, und die zulässige Eingangsleistung beträgt 10 W bei einer Nennimpedanz von 50 Ohm.

Wi-Fi und GPS/Glonass

Die Antenne Poynting WaveHunter umfasst ein Dualband-Wi-Fi-Modul in 4x4-MIMO-Konfiguration, das die Frequenzen 2400–2500 MHz und 5000–7200 MHz abdeckt. Der Spitzengewinn des Wi-Fi-Moduls beträgt 7,5 dBi, mit 5 dBi im Band 2400–2500 MHz und 7,5 dBi im Band 5000–7200 MHz. Das Modul unterstützt die Standards Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax) und Wi-Fi 7 (802.11be), mit vier SMA (M)-Anschlüssen und linearer vertikaler Polarisation.

Das 2x2-GPS/Glonass-Modul arbeitet auf den Frequenzen 1575,42 MHz und 1600 MHz mit einem Spitzengewinn von 21 dBi und zirkularer RHCP-Polarisation. Der Rauschfaktor des Moduls beträgt maximal 1,5 dB, die Versorgungsspannung 2,7–3,3 V bei einem Strom von 5–15 mA. Die Verbindung erfolgt über zwei SMA (M)-Anschlüsse, und die Außerbanddämpfung des Filters beträgt mindestens 12 dB bei f0+50 MHz und mindestens 16 dB bei f0-50 MHz.

Umweltbeständigkeit und Konstruktion

Das Gehäuse der Antenne Poynting WaveHunter verfügt über die Schutzart IP65 und ist beständig gegen UV-Strahlung und Salzwasser. Die Antenne hält Windgeschwindigkeiten von bis zu 186 km/h stand und arbeitet in einem Temperaturbereich von -40°C bis +80°C bei einer relativen Luftfeuchtigkeit von bis zu 98 %. Die Stoßfestigkeit entspricht der Klasse IK 08, und die Beständigkeit gegen Salznebel entspricht den Standards MIL-STD 810G/ASTM B117.

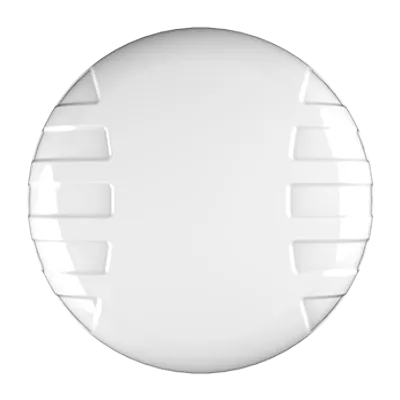

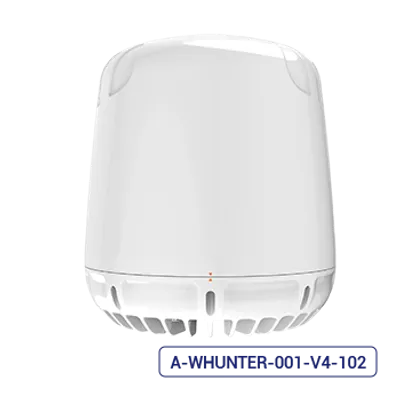

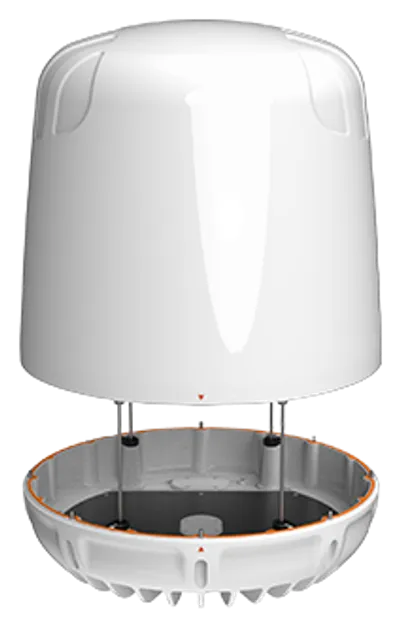

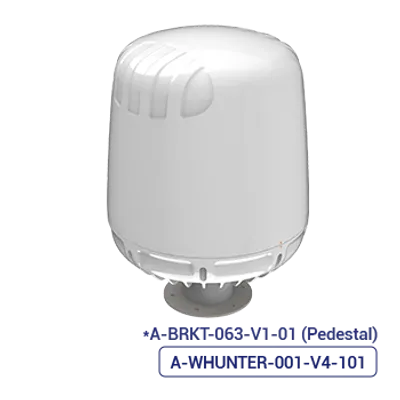

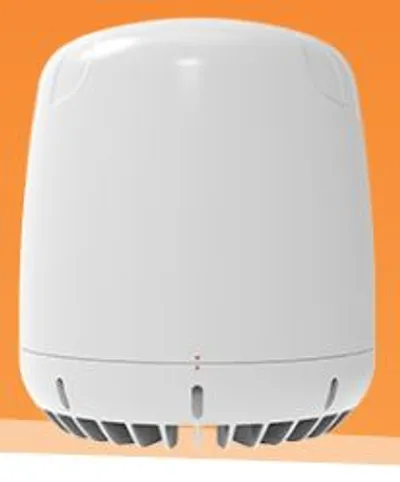

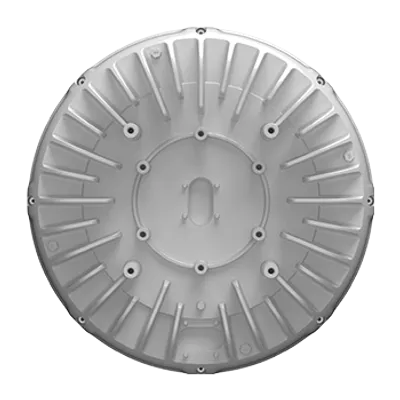

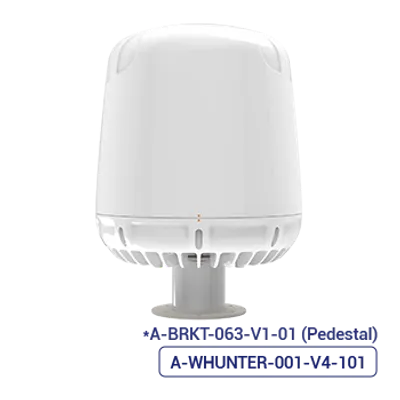

Das Antennengehäuse besteht aus UV-stabilisiertem E-Glas-Fiberglas in Weiß (Brilliant White Pantone P 179-1 C) mit der Brandschutzklasse UL 94-HB. Die Abmessungen der Antenne betragen 650 × 650 × 750 mm bei einem Gewicht von 46 kg. Die Antenne unterstützt die Montage auf einer Oberfläche oder einem Sockel und bietet multidirektionale Abdeckung mit omnidirektionalem Richtdiagramm.

Normenkonformität

Die Antenne Poynting WaveHunter entspricht den Standards RoHS 2011/65/EU, ISO 9001:2015, CE und IEC 60945. Die Herstellergarantie beträgt 24 Monate.
