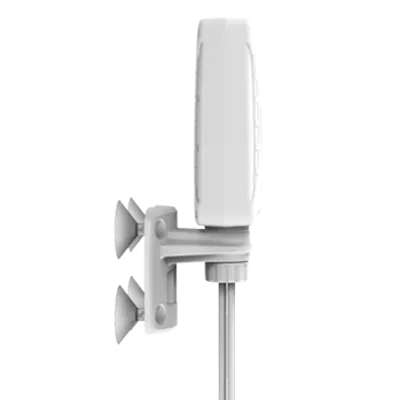

Poynting · Antennen · 5G/LTE · Mast/Wand/Fenster · A-XPOL-0001-V2-21 · SMA (M) · 3dbi 2x2 MIMO Cross Polarised Omnidirectional · SMA - Male · 2 x 5 Me

Vorteile auf einen Blick

• Breitbandabdeckung: 698–960 MHz, 1710–2700 MHz und 3400–3800 MHz einschließlich der neuen 3,5-GHz-Bänder
• 5G Ready: abwärtskompatibel mit 2G, 3G, 4G und LTE
• Kreuzpolarisierte 2x2 MIMO: omni-direktionale Strahlungsdiagramme mit hoher Musterkonsistenz für 4G/5G-Trägeraggregation
• Robustes Gehäuse: wetter-, staub- und vandalismusbeständig nach IP65
• Flexible Montage: Wand-, Mast- und Fenstermontage in einem Gerät

Produktüberblick

Die XPOL-1-5G ist Poyntings zweite Generation der kreuzpolarisierten 2x2 MIMO-Zellularantenne und wurde gegenüber der Vorgängergeneration vollständig neu entwickelt. Das neue Gehäuse- und Antennendesign integriert erstmals die 3400–3800-MHz-Bänder sowie das untere 698-MHz-Band, die in der V1 nicht abgedeckt waren. Die Antenne eignet sich für 2G, 3G, 4G und 5G und erreicht über alle Betriebsbänder einen Spitzengewinn von 3 dBi.

Die omni-direktionalen Strahlungsdiagramme sind gut kontrolliert und tragen zur Leistung der Antenne bei. Dadurch eignet sich die Antenne für städtische, ländliche, landwirtschaftliche und kommerzielle Anwendungen, um die bestmögliche Flächenabdeckung zu erzielen. Das robuste mechanische Gehäusedesign macht die Antenne wetter-, staub- und vandalismusbeständig und verleiht ihr die IP65-Klassifizierung für raue Umgebungen.

Anwendungsbereiche

Die Antenne wird als Außenantenne für Fixed Wireless Access (FWA) eingesetzt und unterstützt LTE- und 5G-Internetverbindungen für Verbraucher. Im industriellen und kommerziellen Bereich dient sie der Implementierung von LTE- und 5G-Anwendungen, etwa für Telemetriezugang in den Bereichen Strom, Energie und Wasser sowie für Kommunikationssysteme der Öl- und Gasindustrie.

Kommunale und staatliche Systeme nutzen die Antenne ebenso wie Repeater und Verstärker zur Verbesserung der Abdeckung. In städtischen Haushalten verbessert sie den Empfang und trägt zur Erhöhung der Datenrate bei.

Montage und mechanische Eigenschaften

Die Antenne lässt sich an Wand, Mast oder Fenster montieren und wiegt 0,95 kg. Das Radom besteht aus UV-stabilem ASA in Brillantweiß (Pantone P 179-1 C) und erreicht eine Schlagfestigkeit nach IK 10 sowie eine Gehäuse-Entflammbarkeitsklasse UL 94-HB. Die Abmessungen betragen 247 mm × 157 mm × 88 mm, die Verpackungsabmessungen 270 mm × 190 mm × 100 mm bei einem Verpackungsgewicht von 1,05 kg.

Die Windüberlebensrate beträgt bis zu 250 km/h, ausgenommen bei Fenstermontagekonfiguration. Die Antenne ist salzsprühnebelbeständig nach MIL-STD 810G/ASTM B117 und für den Einsatz bei relativer Luftfeuchtigkeit bis zu 98 % ausgelegt.

Konformität und Zertifizierungen

Die Antenne erfüllt die RoHS-Richtlinie 2011/65/EU und ist nach ISO 9001:2015 sowie CE zertifiziert. Die Wassereintrittsschutzklasse IP 65 bestätigt den Einsatz in rauen Außen- und Innenumgebungen.

Kabel und Anschluss

Die Antenne ist mit zwei Ports für 2x2 MIMO ausgestattet und verfügt über ein HDF-195-Koaxkabel mit 5 m Länge je Port. Die Anschlüsse sind als SMA-Stecker (Male) ausgeführt. Die Kabeldämpfung beträgt bei 900 MHz 0,385 dB/m, bei 1800 MHz 0,565 dB/m, bei 2400 MHz 0,666 dB/m und bei 3000 MHz 0,788 dB/m. Die Eingangsimpedanz beträgt nominal 50 Ohm, die maximale Speiseleistung 20 W, und das VSWR liegt bei ≤2,5:1 über 90 % des Bandes. Ein DC-Kurzschlusspfad nach Masse ist vorhanden.
