Poynting · Antennen · 5G/LTE · Mast/Wand/Fenster · A-XPOL-0001-V2-41 · weiß · SMA (M) · 4dbi 4x4 MIMO Cross Polarised Omnidirectional

Vorteile auf einen Blick

• Breitbandige 4G/5G-Abdeckung inklusive des 3,5-GHz-Bereichs und des unteren 698-MHz-Bandes
• Vier Anschlüsse für 4×4 MIMO zur Maximierung des Datendurchsatzes
• Omni-direktionale Abstrahlcharakteristik mit hoher Musterkonsistenz für 4G/5G-Carrier-Aggregation
• IP65-Gehäuse, wetter-, staub- und vandalismusbeständig für raue Umgebungen
• Flexible Montage an Wand, Mast oder Fenster
• Abwärtskompatibel mit 2G/3G/4G/LTE (5G Ready)

Performance & Frequenzbänder

Die Antenne deckt drei Frequenzbereiche ab: 698–960 MHz, 1710–2700 MHz und 3400–3800 MHz. Damit unterstützt sie die wichtigsten 4G- und 5G-Bänder einschließlich des 3,5-GHz-Bereichs und ist abwärtskompatibel mit 2G-, 3G- und 4G/LTE-Netzen. Die Spitzenverstärkung beträgt 3 dBi über die Betriebsfrequenzbänder. Die VSWR liegt bei ≤2,5:1 über 90 % des Bandes, und die maximale Speiseleistung beträgt 20 W bei einer Eingangsimpedanz von 50 Ohm.

Die kreuzpolarisierte Bauweise mit vier Anschlüssen ermöglicht 4×4 MIMO-Betrieb. Die omni-direktionale Abstrahlcharakteristik ist über die Bänder hinweg besonders gut kontrolliert, was die Leistung bei der 4G/5G-Carrier-Aggregation erhöht. Ein DC-Kurzschluss mit Pfad zu Masse ist vorhanden.

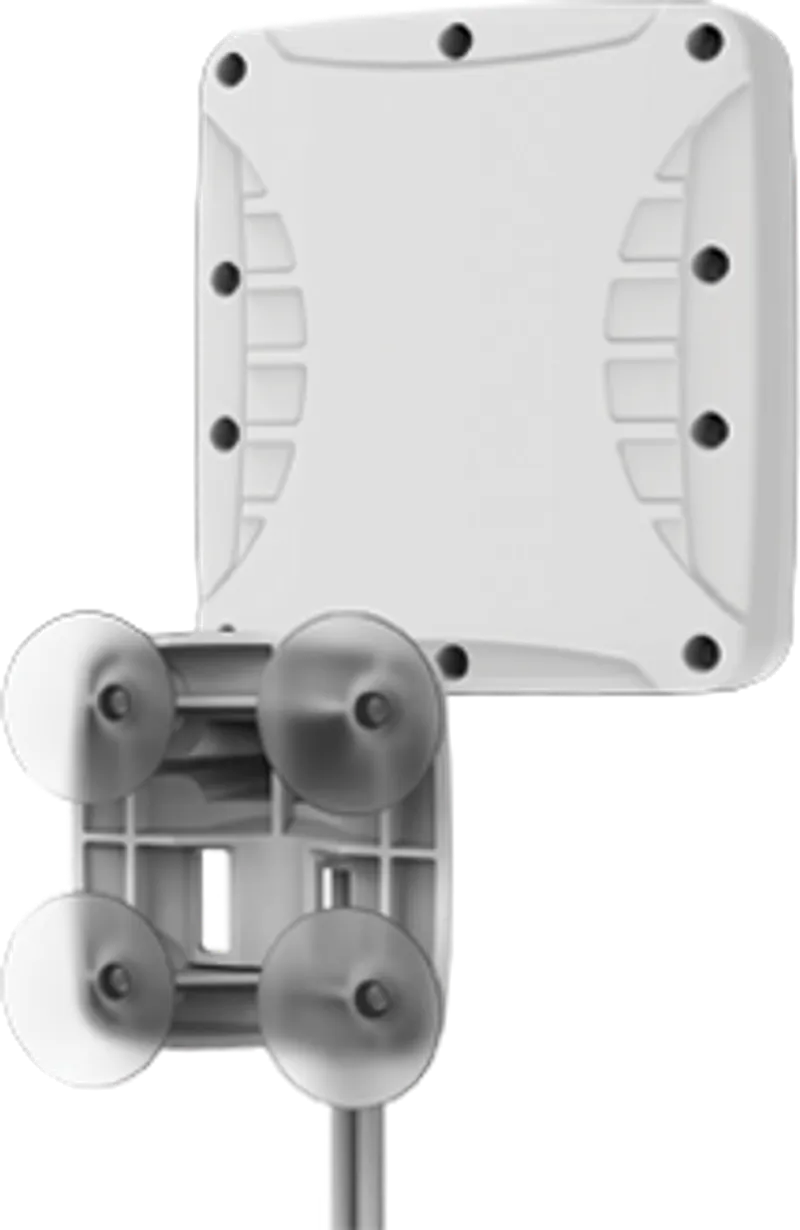

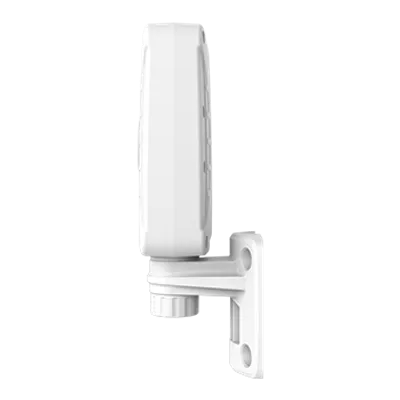

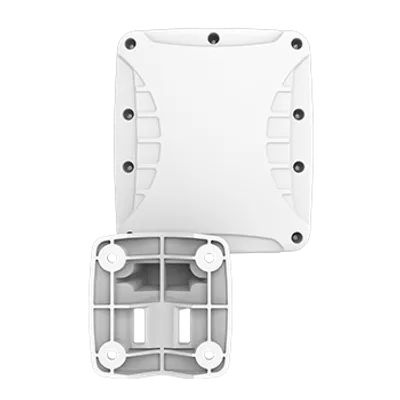

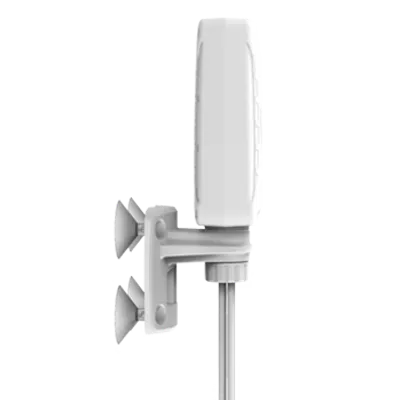

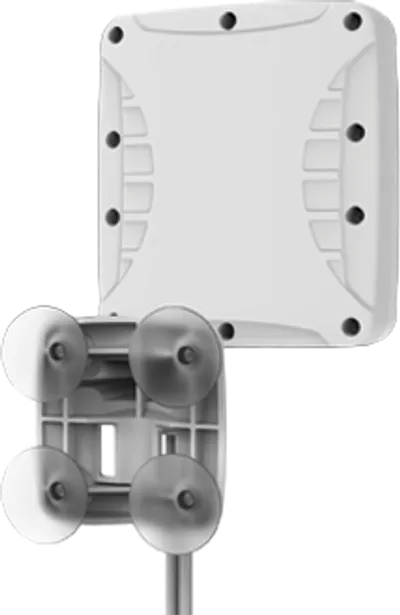

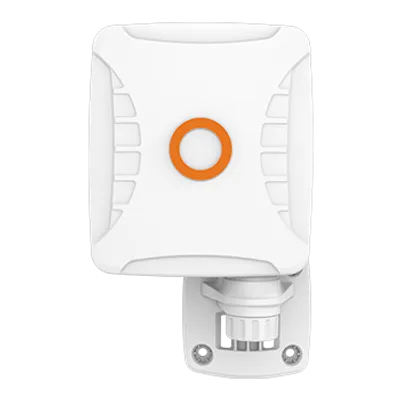

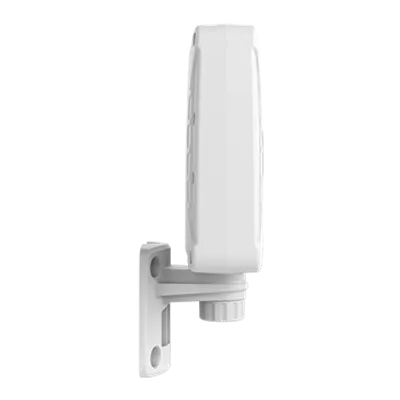

Design & Montage

Das Radom besteht aus UV-stabilisiertem ASA-Material. Die Antenne lässt sich an Wand, Mast oder Fenster montieren. Die Produktabmessungen betragen 247 mm × 157 mm × 88 mm bei einem Gewicht von 1,240 kg. Das Gehäuse erfüllt die Entflammbarkeitsklasse UL 94-HB und weist eine Schlagfestigkeit nach IK 10 auf.

Jeder der vier Anschlüsse ist mit einem 5 m langen Koaxkabel vom Typ HDF 195 und einem SMA-Männchen-Stecker ausgestattet. Die Kabelverluste betragen 0,385 dB/m bei 900 MHz, 0,565 dB/m bei 1800 MHz, 0,666 dB/m bei 2400 MHz und 0,788 dB/m bei 3000 MHz.

Robustheit & Umgebungsbedingungen

Die Antenne ist für den Einsatz im Außen- und Innenbereich zugelassen. Die Schutzart nach IP65 macht das Gehäuse wetter-, staub- und vandalismusbeständig. Die Salzsprühbeständigkeit ist nach MIL-STD 810G/ASTM B117 belegt. Der zulässige Betriebstemperaturbereich reicht von -40 °C bis +70 °C bei einer relativen Luftfeuchtigkeit von bis zu 98 %.

Die Lagertemperatur beträgt ebenfalls -40 °C bis +70 °C, die Lagerfeuchtigkeit 5 % bis 95 % bei nicht kondensierender Atmosphäre. Die Verpackungsabmessungen belaufen sich auf 270 mm × 190 mm × 100 mm bei einem Verpackungsgewicht von 1,340 kg.

Zertifizierungen & Konformität

Die Antenne erfüllt die RoHS-Richtlinie 2011/65/EU und ist nach ISO 9001:2015 sowie CE zertifiziert. Die Garantiezeit beträgt 24 Monate.
