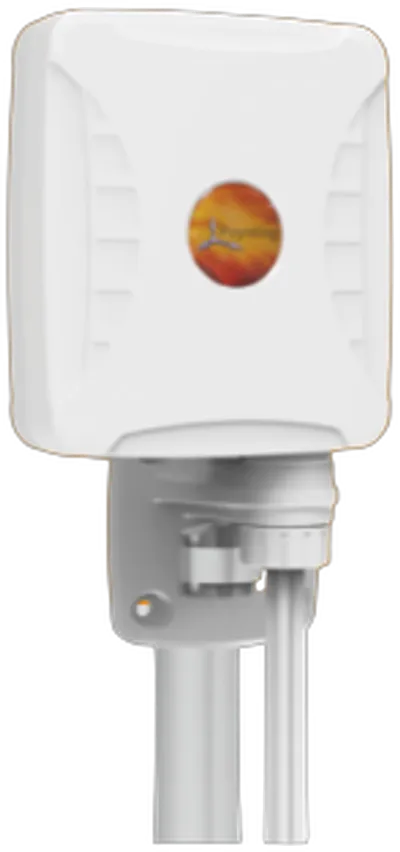

Poynting · Antennen · 5G/LTE · Mast/Wand/Fenster · A-XPOL-0001-V3-21 · SMA (M) · 6dbi 2x2 MIMO Cross Polarised Omnidirectional · SMA - Male · 2 x 5 Me

Die Poynting XPOL Omni-Directional-Antenne ist eine kreuzpolarisierte 2×2 MIMO LTE/5G-Antenne mit Rundstrahlcharakteristik, die den Frequenzbereich von 410 bis 6000 MHz abdeckt und mit 6 dBi Gewinn höhere Datenraten in urbanen, suburbanen und industriellen Funknetzen ermöglicht.

Vorteile auf einen Blick
Ultrabreitbandig: durchgängige Abdeckung von 410 bis 6000 MHz für 2G, 3G, LTE, 5G und 5G RedCap
Kreuzpolarisiert: 2×2 MIMO-Konfiguration für verbesserte Signalperformance und höhere Durchsatzraten
Rundstrahlcharakteristik: omni-richtungsabhängige Abdeckung mit konsistentem Empfang aus allen Richtungen
Kompakte Bauform: flaches Profil mit hohem Gewinn für die Gehäusegröße
Robustes Gehäuse: für Innen- und Außeneinsatz geeignet
Flexible Montage: Befestigung an Mast, Wand oder Fenster möglich

Leistung & Funkabdeckung
Die Antenne deckt als Ultrabreitband-Modell den gesamten zellularen Frequenzbereich von 410 bis 6000 MHz in einem einzigen Gerät ab. Sie unterstützt die Konnektivitätstechnologien Cellular (LTE/2G/3G/4G/5G) sowie 5G RedCap (Reduced Capability) und ist damit für aktuelle und künftige Mobilfunkstandards ausgelegt. Der Gewinn beträgt 6 dBi (Peak Gain, ohne Kabelverluste), was für die kompakte Baugröße ein hoher Wert ist. Die 2×2 MIMO-Konfiguration mit zwei LTE-Ports erhöht die Datenraten gegenüber SISO-Aufbauten und verbessert die Signalqualität in Mehrwegempfangsszenarien.

Frequenzbänder & Standards
Die Antenne unterstützt eine umfangreiche Liste zellularer Frequenzbänder: 410-450 MHz, 433 MHz, 450-470 MHz, 617-698 MHz, 698-803 MHz, 791-894 MHz, 868-915 MHz, 880-960 MHz, 1427-1517 MHz, 1700-1900 MHz, 1900-2200 MHz, 2300-2400 MHz, 2400-2500 MHz, 2500-2700 MHz, 3300-3800 MHz, 3800-4200 MHz sowie 4400-6000 MHz. Im LTE/4G-Bereich deckt sie die Bänder B50, B51, B1, B2, B3, B4, B5, B7, B8, B9, B10, B12, B13, B14, B17, B18, B19, B20, B25, B26, B27, B28, B29, B30, B33, B34, B35, B36, B37, B38, B39, B40, B41, B42, B43, B46, B47, B48, B53, B65, B66, B67, B68, B69, B71, B72, B73, B74, B85, B87, B88, B103 und B106 ab. Für 5G werden die Bänder n50, n91, n92, n93, n94, n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n31, n34, n38, n39, n40, n41, n46, n48, n51, n53, n65, n66, n67, n71, n72, n74, n75, n76, n77, n78, n79, n80, n81, n82, n83, n84, n85, n86, n89, n90, n95, n97, n100, n101 und n106 unterstützt.
Zusätzlich zur zellularen Abdeckung unterstützt die Antenne die Wi-Fi-Standards Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac) und Wi-Fi 6 (802.11ax) im Frequenzbereich von 2400 bis 6000 MHz.

Design & Montage

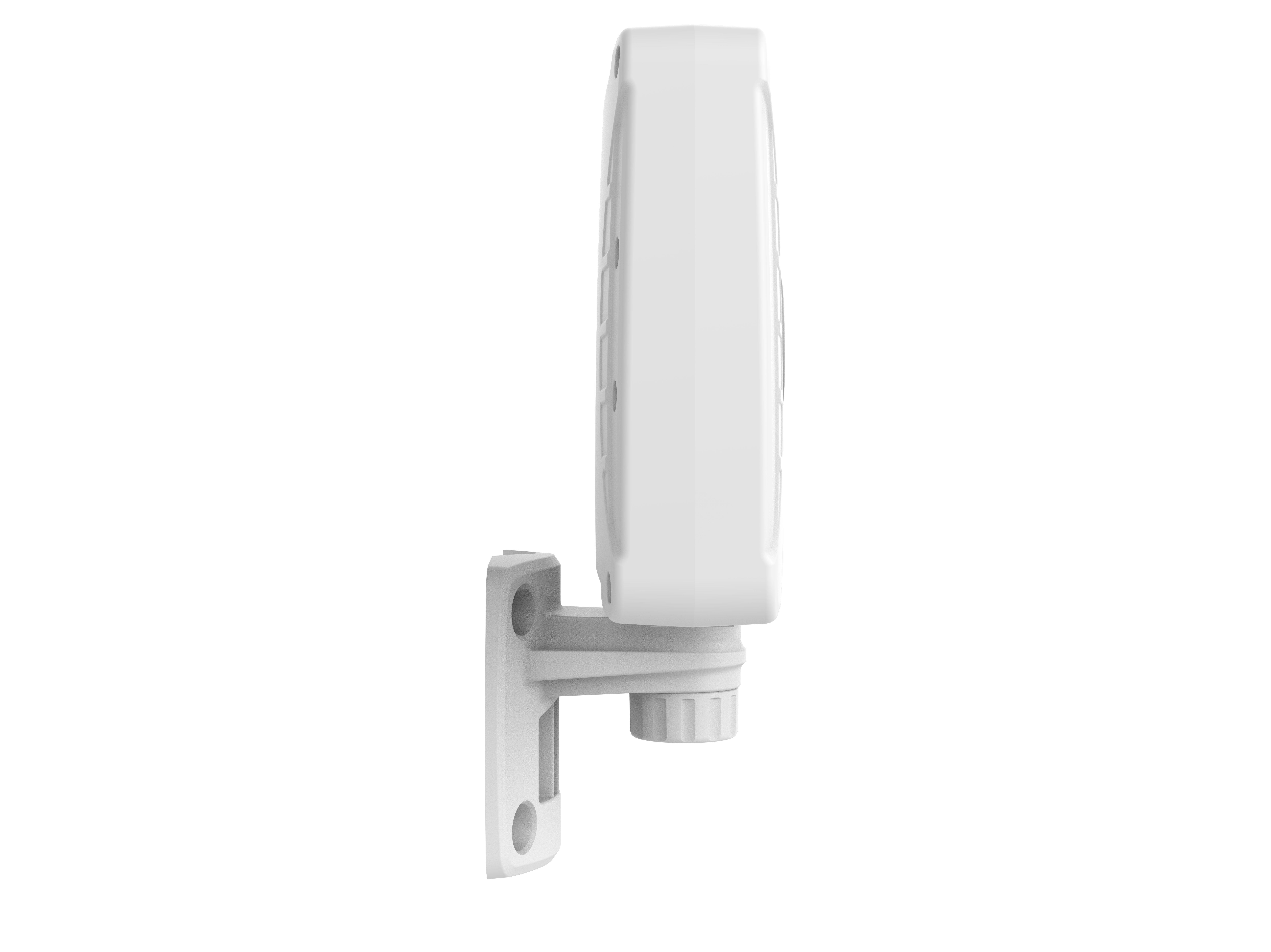

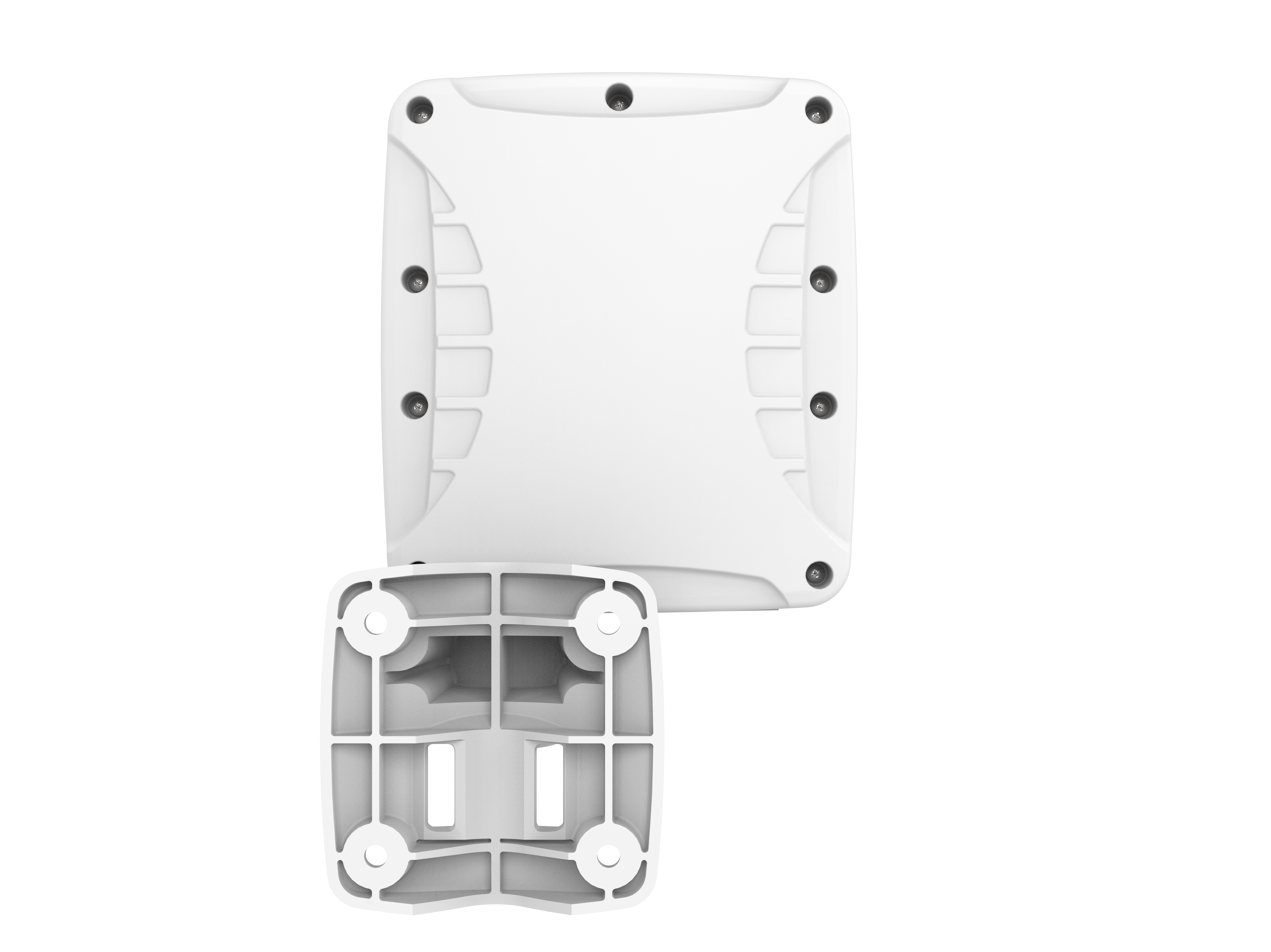

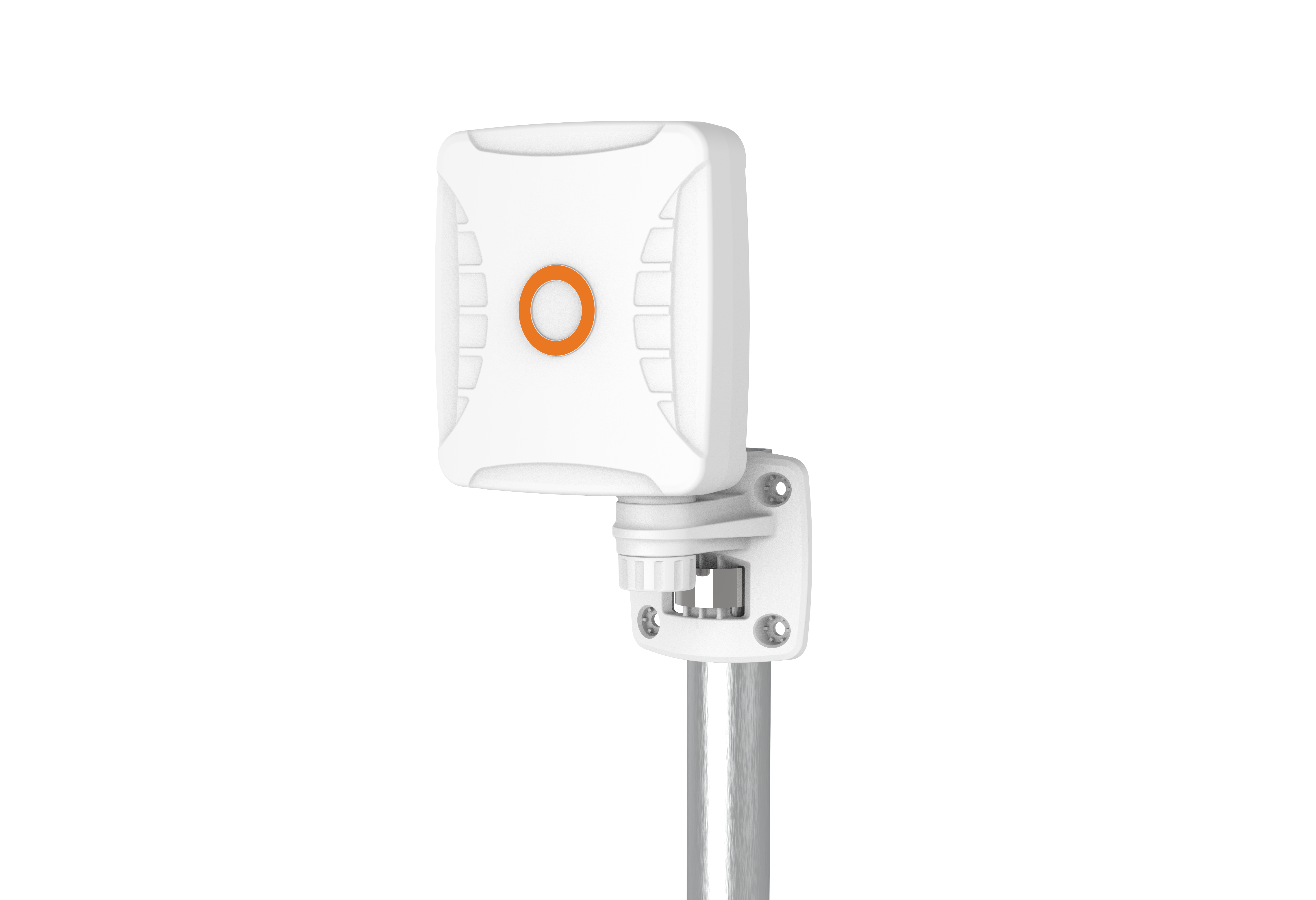

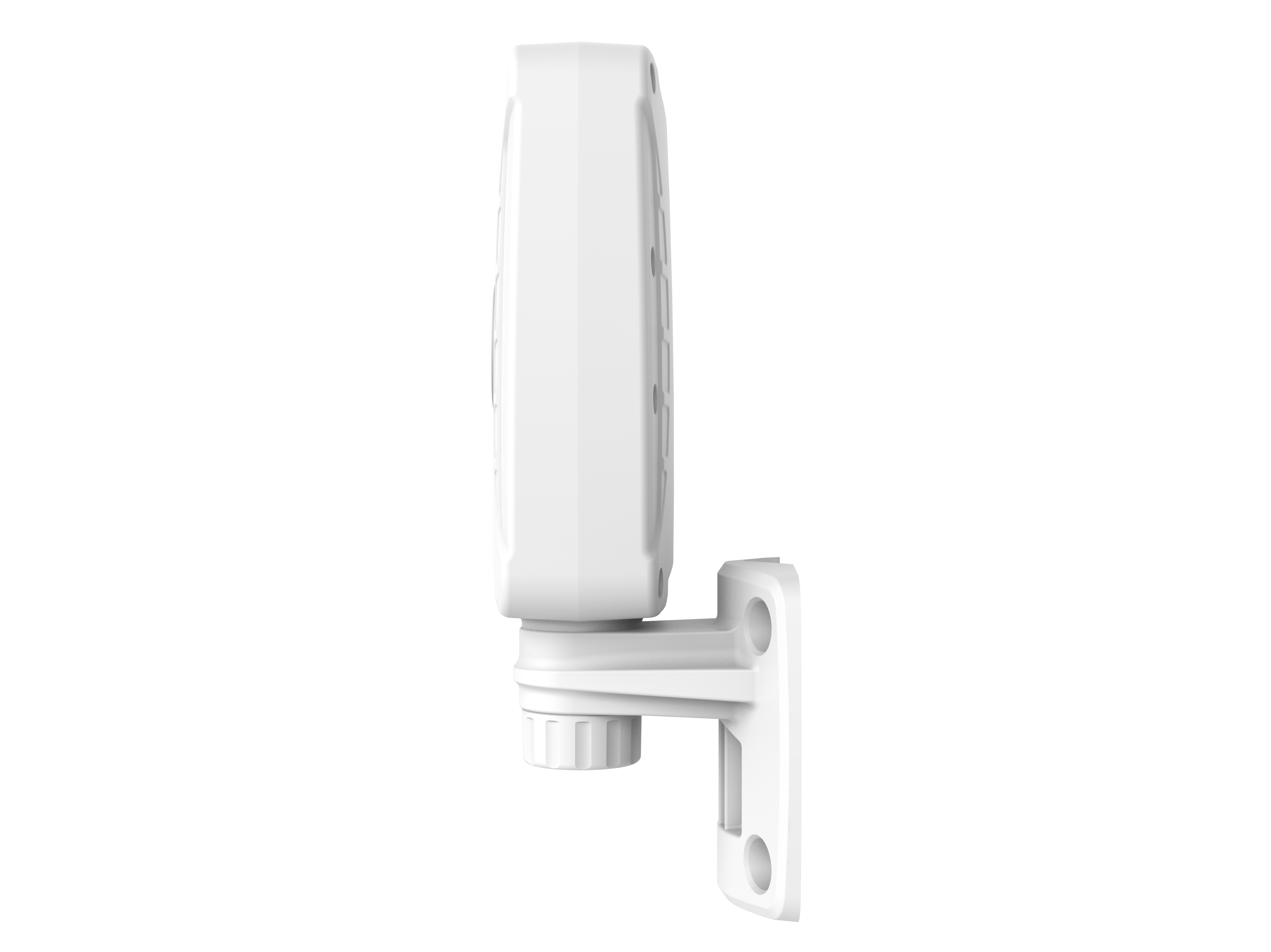

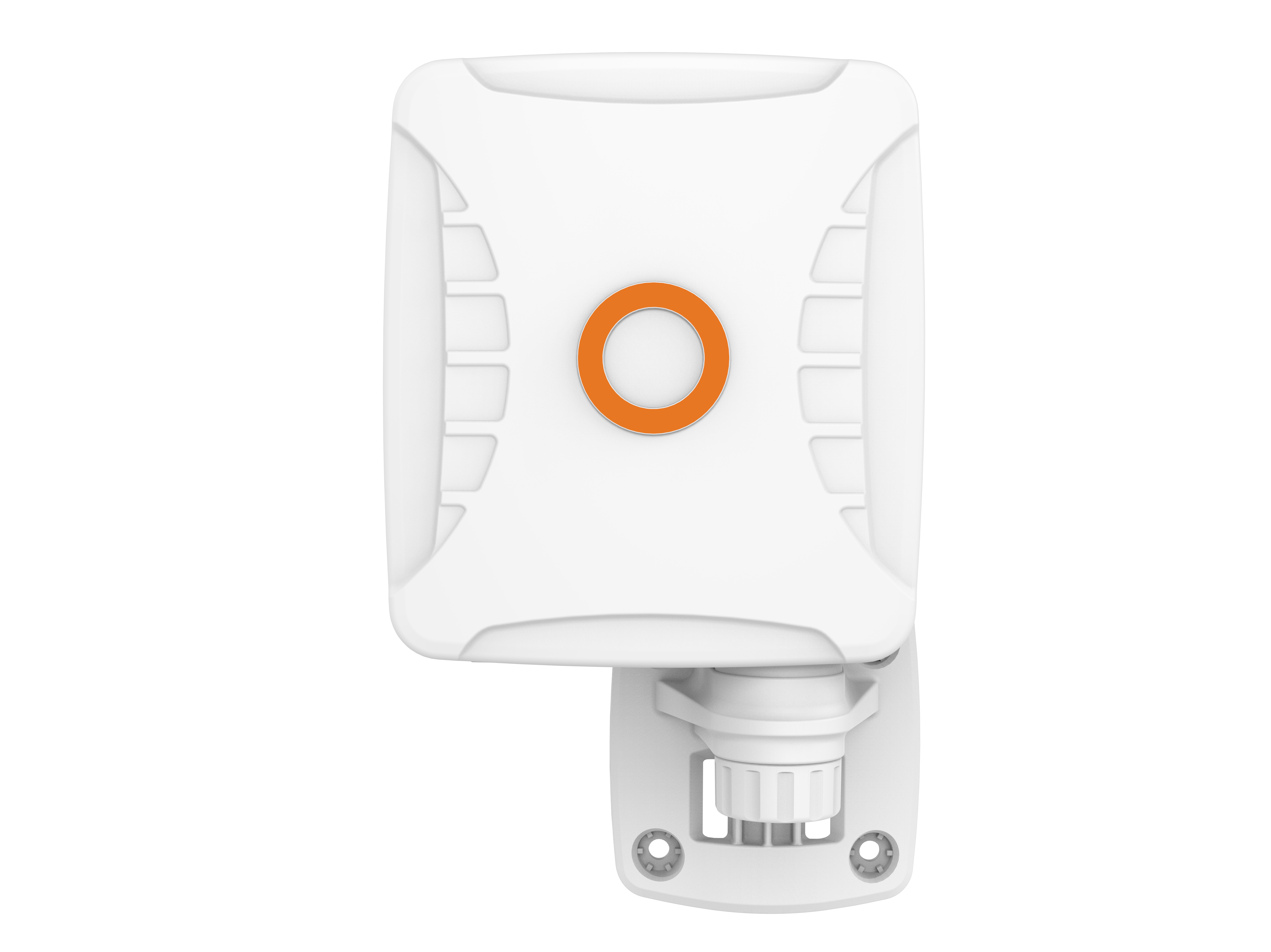

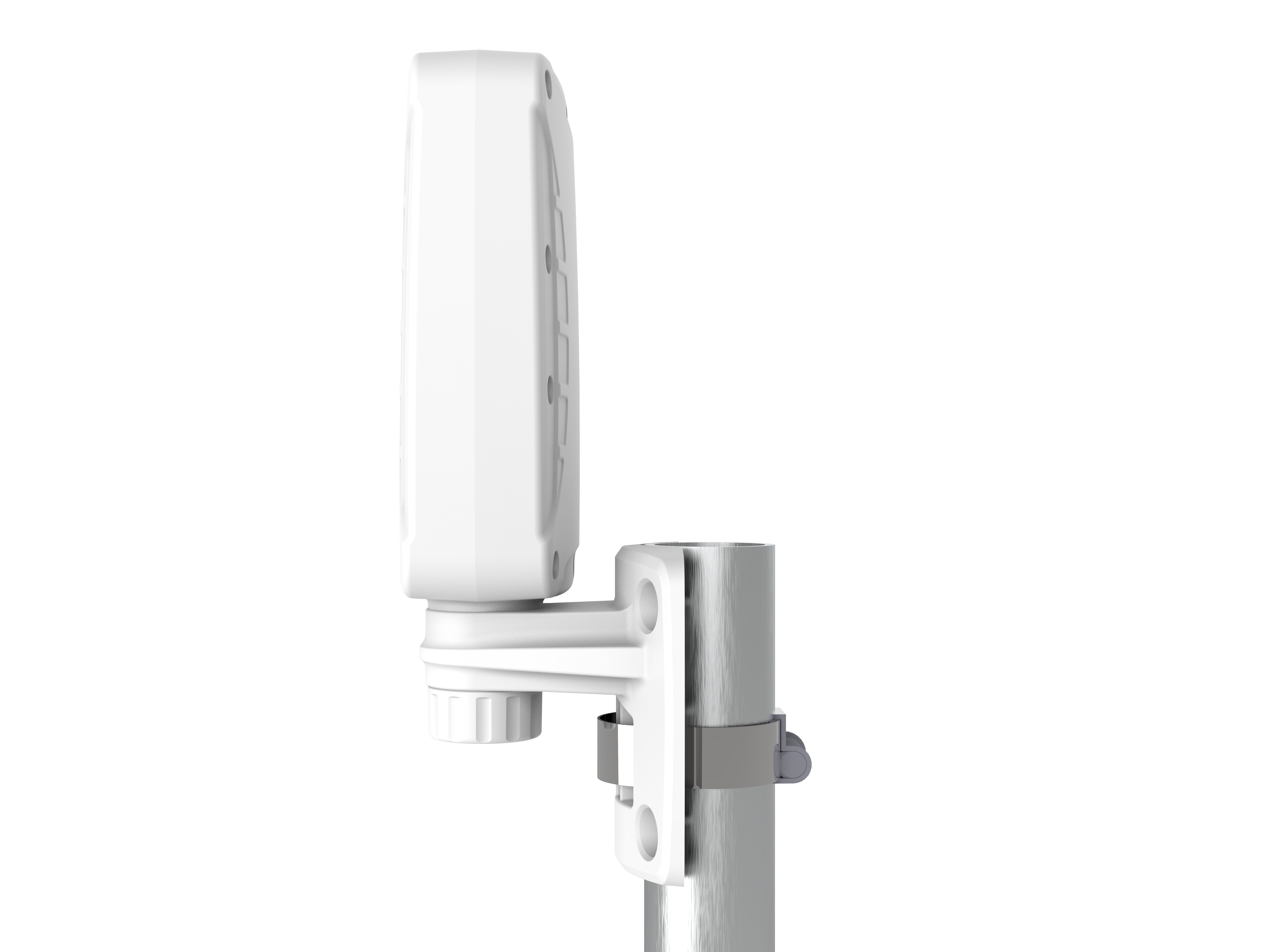

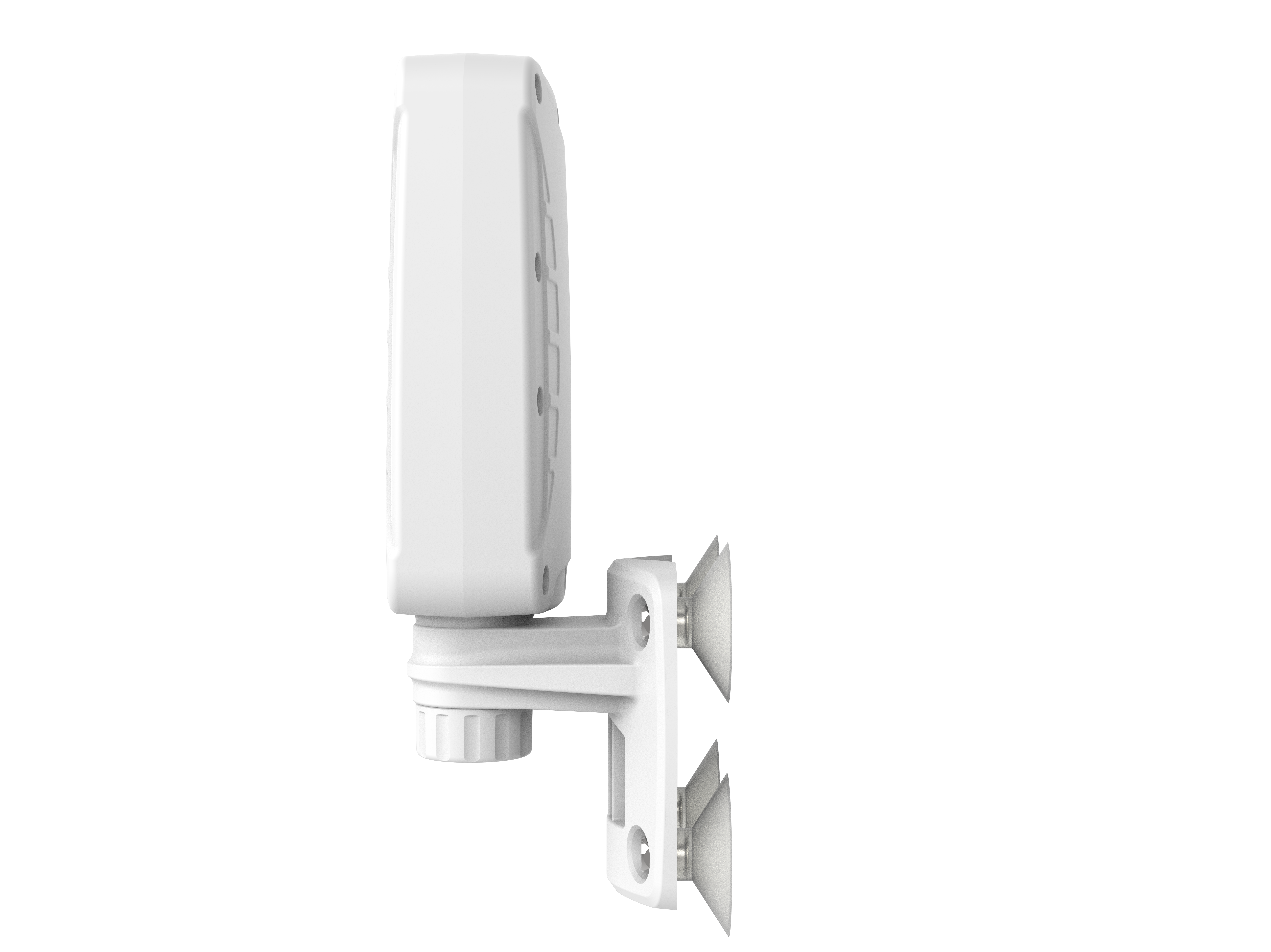

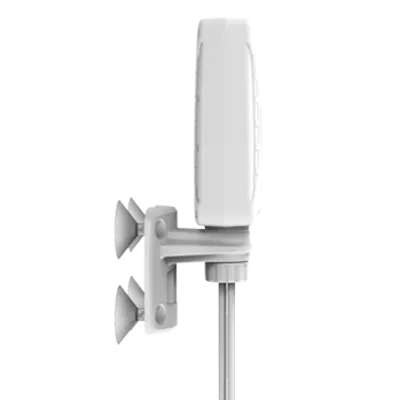

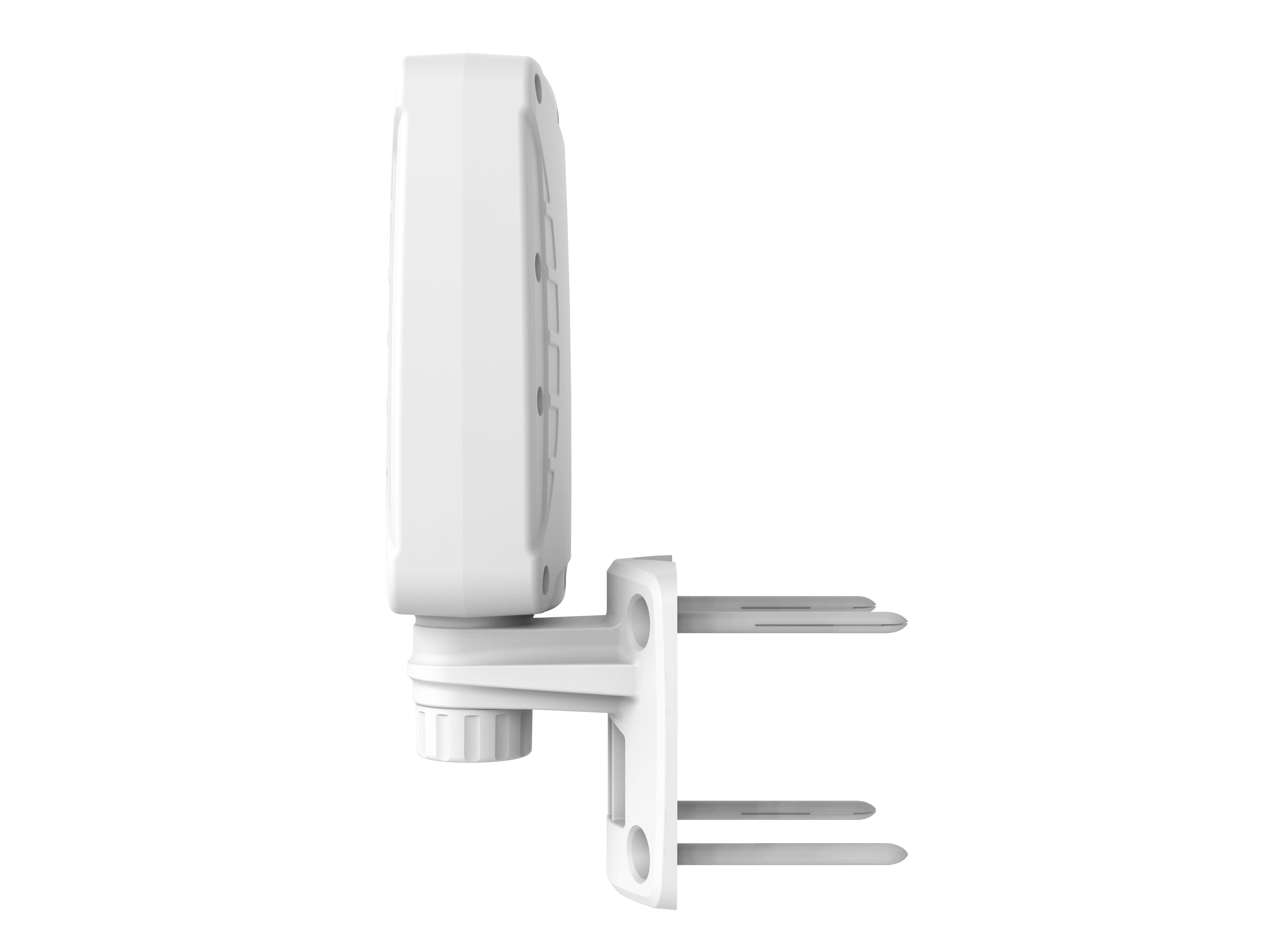

Die Antenne besitzt ein niedriges Profil mit omni-richtungsabhängiger Rundstrahlcharakteristik und kreuzpolarisierter Bauweise (X-Polarised), die die Signalperformance in reflektionsreichen Umgebungen verbessert. Das weiße Gehäuse ist für den dauerhaften Außen- und Inneneinsatz konzipiert. Als Montageoptionen stehen Mast-, Wand- und Fenstermontage zur Verfügung, was die Installation in unterschiedlichen Deployment-Szenarien erleichtert.

Anwendungsbereiche
Die Antenne richtet sich an kommerzielle und industrielle Anwendungen, landwirtschaftliche Umgebungen sowie urbane und ländliche Mobilfunknetze. Die konsistente omni-richtungsabhängige Abdeckung eignet sich für Deployment-Szenarien in städtischen, vorstädtischen und gewerblichen Umgebungen, wo eine Rundstrahlausrichtung ohne exakte Ausrichtung auf eine Basisstation von Vorteil ist.

Anschluss & Kabel
Die Antenne ist mit zwei SMA-Male-Anschlüssen (SMA (M)) ausgestattet, die den Anschluss der beiden MIMO-Pfade an kompatible Router oder Modems ermöglichen. Jeder Anschluss ist über ein 5 Meter langes HDF-195-Koaxkabel vom Typ HDF-195 mit der Antenneneinheit verbunden, was die Platzierung der Antenne in größerer Entfernung vom Endgerät erlaubt.

Garantie
Auf die Antenne gewährt der Hersteller eine Garantie von 24 Monaten.

Technische Spezifikationen
Frequenzbereich: 410 – 6000 MHz
Frequenzbänder: 410-450MHz, 433MHz, 450-470MHz, 617-698MHz, 698-803MHz, 791-894MHz, 868-915MHz, 880-960MHz, 1427-1517MHz, 1700-1900MHz, 1900-2200MHz, 2300-2400MHz, 2400-2500MHz, 2500-2700MHz, 3300-3800MHz, 3800-4200MHz, 4400-6000MHz
5G-Bänder: n50, n91, n92, n93, n94, n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n31, n34, n38, n39, n40, n41, n46, n48, n51, n53, n65, n66, n67, n71, n72, n74, n75, n76, n77, n78, n79, n80, n81, n82, n83, n84, n85, n86, n89, n90, n95, n97, n100, n101, n106
LTE/4G-Bänder: B50, B51, B1, B2, B3, B4, B5, B7, B8, B9, B10, B12, B13, B14, B17, B18, B19, B20, B25, B26, B27, B28, B29, B30, B33, B34, B35, B36, B37, B38, B39, B40, B41, B42, B43, B46, B47, B48, B53, B65, B66, B67, B68, B69, B71, B72, B73, B74, B85, B87, B88, B103, B106
Wi-Fi-Standards: Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax)
Richtcharakteristik: Omni-Directional
Polarisation: X-Polarised
Gewinn (Peak, ohne Kabelverlust): 6dBi
MIMO-Konfiguration: 2×2
LTE-Ports: 2
Unterstützte Konnektivitätstechnologien: 5G RedCap, Cellular (LTE/2G/3G/4G/5G)
Koaxkabeltyp / Länge: HDF-195 / 5m
Anschlüsse: SMA (M)
Montageart: Pole Mount, Wall Mount, Window Mount
Farbe: White
Verpackungsabmessungen: 271 x 191 x 120 mm
Verpackungsgewicht: 1.05kg
Master Box Stückzahl: 16
Master Box Gewicht: 17.9kg
Master Box Abmessungen: 560 x 400 x 505 mm
Garantie: 24 Monate
Herkunftsland: CN
HS-Code (EU): 8529.10.69
HS-Code (USA): 8517.71.0000
HS-Code (SA & Global): 8529.10.90
