Poynting · Antennen · 5G/LTE · Mast/Wand · A-XPOL-0002-V3-01 · weiß · SMA (M) · LoRa Helium · 11dbi Flat-MIMO · SMA · 5 Meter Kabel

Vorteile auf einen Blick

• Frequenzabdeckung von 698 MHz bis 3800 MHz in drei Bändern
• Maximaler Gewinn von 11 dBi im Bereich 3400 bis 3800 MHz
• Kreuzpolarisation mit ±45° für differenzierten Signalempfang
• IP65-Schutz für witterungsbeständigen Außen- und Inneneinsatz

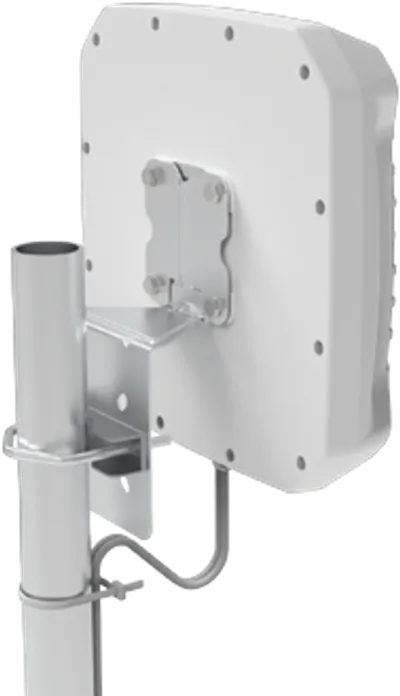

• Wand- und Mastmontage mit im Lieferumfang enthaltenem Z-Bracket

Leistung & Verstärkung

Die Antenne erreicht an Port 1 und Port 2 einen maximalen Gewinn von 9 dBi im Frequenzbereich 698 bis 960 MHz, 10 dBi im Bereich 1710 bis 2700 MHz und 11 dBi im Bereich 3400 bis 3800 MHz. Die VSWR liegt bei ≤1,5:1 über 95 % des Bandes. Die maximale Einspeiseleistung beträgt 20 W bei einer nominalen Eingangsimpedanz von 50 Ohm.

Design & Umgebungsbedingungen

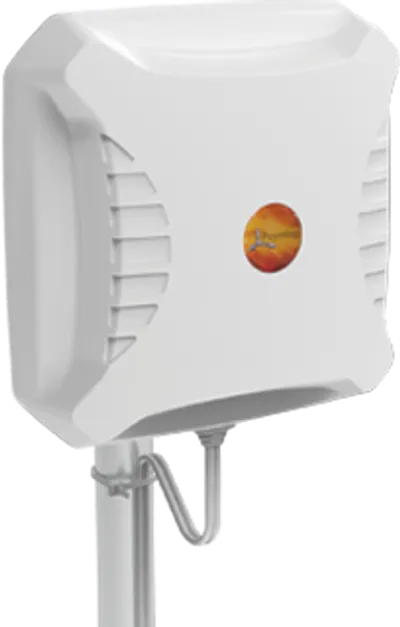

Das Gehäuse besteht aus UV-stabilem ASA in der Farbe Brilliant White (Pantone P 179-1 C) und misst 290 mm x 265 mm x 155 mm bei einem Gewicht von 1,55 kg. Die Antenne ist nach IP65 staub- und wasserdicht, hält Stößen der Schutzklasse IK 08 stand und erfüllt die Brandschutznorm UL 94-HB. Der Betrieb ist bei Temperaturen von -40 °C bis +80 °C und einer relativen Luftfeuchtigkeit bis zu 98 % möglich.

Die Antenne übersteht Windgeschwindigkeiten bis 250 km/h, das mitgelieferte Z-Bracket bis 160 km/h. Ein Salzsprüh-Test nach MIL-STD 810F/ASTM B117 bestätigt die Korrosionsbeständigkeit. Die Lagertemperatur reicht von -40 °C bis +80 °C bei einer Lagerfeuchtigkeit von 5 % bis 95 %, nicht kondensierend.

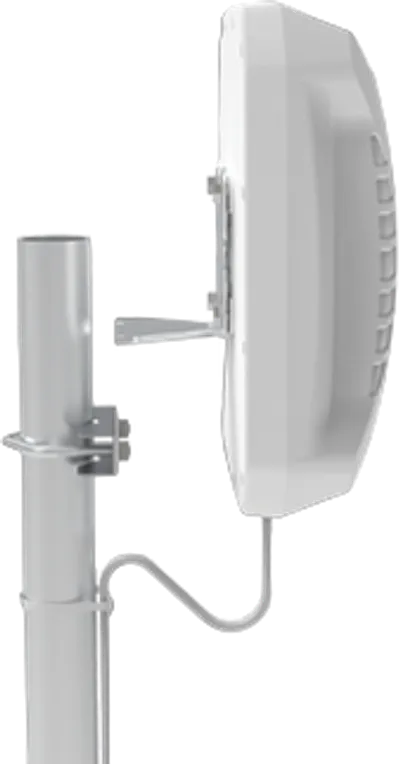

Anschluss & Montage

Die Antenne ist mit einem 5 Meter langen Twin-HDF-195-Koaxkabel und SMA(M)-Steckern ausgestattet. Die Kabeldämpfung beträgt 0,362 dB/m bei 900 MHz, 0,514 dB/m bei 1800 MHz, 0,533 dB/m bei 2400 MHz und 0,603 dB/m bei 3000 MHz. Ein DC-Kurzschluss bietet einen Pfad zur Masse. Die Montage erfolgt wahlweise als Wand- oder Mastmontage.
