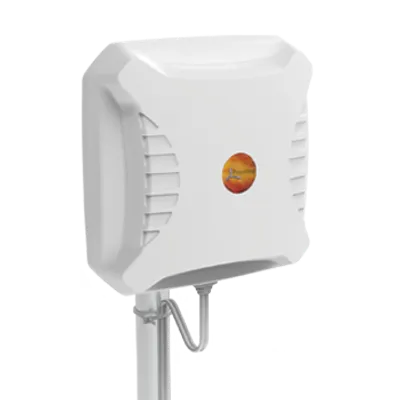

Poynting · Antennen · 5G/LTE · Mast/Wand · A-XPOL 0002-V3-02 · weiß · N-Type ((F) · LoRa Helium · 11dbi Flat-MIMO · N-Type

Vorteile auf einen Blick

• Zwei Antennen: kreuzpolarisierte Elemente in einem gemeinsamen Gehäuse
• IP65: Schutzart für den Einsatz im Außen- und Innenbereich

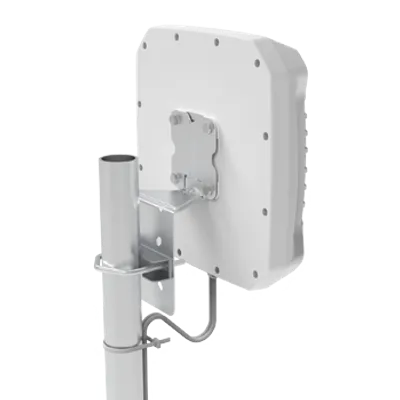

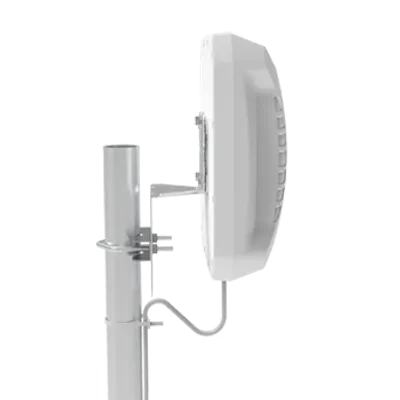

• Z-Halterung: im Lieferumfang für Wand- und Mastmontage
• IK 08: Stoßfestigkeit des Gehäuses
• Temperatur: Betriebsbereich von -40°C bis +80°C

Performance und Gewinn

Die Antenne bietet an Port 1 und 2 einen maximalen Gewinn von 9 dBi im Frequenzband 698–960 MHz, 10 dBi im Band 1710–2700 MHz und 11 dBi im Band 3400–3800 MHz. Die Polarisation beträgt ±45°, die Eingangsimpedanz 50 Ohm (nominal). Der VSWR-Wert liegt über 95 % des Bandes bei ≤1,5:1. Die maximale Einspeiseleistung beträgt 20 W. Ein DC-Kurzschlusspfad zur Masse ist vorhanden.

Design und Umgebungsbedingungen

Das Radom besteht aus UV-stabilisiertem ASA in der Farbe Brilliant White (Pantone P 179-1 C) und erreicht die Schutzart IP65. Die Stoßfestigkeit wird mit IK 08 angegeben, die Flammschultrate des Gehäuses mit UL 94-HB. Die Antenne hält Windgeschwindigkeiten bis 250 km/h stand; die im Lieferumfang enthaltene Z-Halterung ist bis 160 km/h ausgelegt. Der zulässige Betriebstemperaturbereich reicht von -40°C bis +80°C bei einer relativen Luftfeuchtigkeit bis 98 %. Ein Salzsprühtest nach MIL-STD 810F/ASTM B117 wurde durchgeführt.

Zulassungen und Konformität

Die Antenne erfüllt die RoHS-Richtlinie 2011/65/EU, ist nach ISO 9001:2015 zertifiziert und trägt das CE-Kennzeichen. Die Gehäuse-Flammschultrate ist nach UL 94-HB klassifiziert. Die Gewährleistung beträgt 24 Monate.
